全國咨詢熱線:0371-64030111

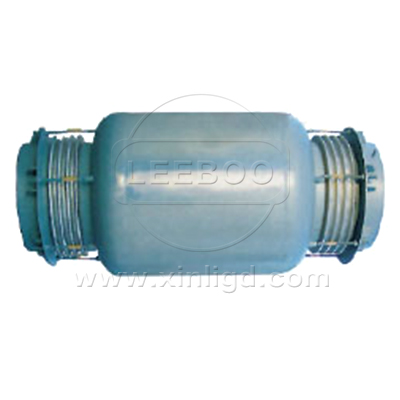

BZZPP旁通式直管壓力平衡型波紋補償器

旁通壓力平衡型波紋補償器由內壓的工作波和一個外壓的平衡波組成,體積小。產品加裝的失穩波數比直管壓力平衡補償器增加一倍,因?yàn)橹虚g二組波紋管受外壓作用,穩定性好。主要用于吸收軸向與橫向組合位移并能平衡波紋管壓力推力。直管外壓旁通式壓力平衡型波紋補償器采用雙波紋管連動分流平衡腔結構設計,即在吸收或補償管道的變形量時,其兩只波紋管則分別呈拉(壓)或壓(拉)受壓呈內壓或外壓狀態,改變了波紋管受力狀況,使之趨于更為合理,從而平衡(消除)了介質內壓在管道盲端變截面或彎頭處對管道的端固定支架所產生的附加側向推力,釋放了管道和固定支架的內應力,延長了管道的使用壽命,大大縮減了固定支架的體積,導向裝置則大大地提高了波紋管補償器的補償能力。保證管道的安全運行。

  • 【產品別名】:旁通波紋補償器 壓力平衡波紋補償器
  • 【產品壓力】:0.6-2.5MPa
  • 【產品規格】:【DN32mm-DN4000mm】
  • 【產品】:
  • 【適用范圍】:【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
  • 【產品材質】:碳鋼,球墨鑄鐵,不銹鋼.
咨詢廠家 在線留言

產品特點

旁通壓力平衡式波紋管補償器被廣泛應用到冶煉、電廠、工業裝備制造和工程管道管系的連接上,有效的保證了壓力管道在輸送各種有害有毒易燃易爆介質時的高安全性能,避免泄露污染造成海洋、天空、工廠等環境污染。其產品特點是耐高溫、耐高壓、耐腐蝕、耐疲勞、耐磨損。由兩個相同的波紋管及端環、封頭、外管等結構組成,主要由位于兩端的兩個工作波紋管和位于中間的一個平衡波紋管及拉桿和端板等結構件組成,主要用于吸收軸向位移并能平衡波紋管壓力推力的膨脹節.旁通壓力平衡式波紋膨脹節體積小、成本低、導向性好,穩定性好。主要用于吸收軸向位移并能平衡波紋管的壓力推力,內壓推力載荷由自身構件平衡、承受,用于推力較小的場合。主要用于不需設置固定支架的場合,能有效保護設備和管線不變形。

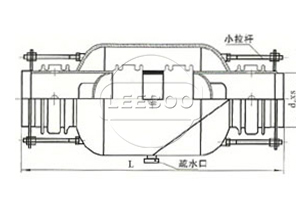

示意圖

BZZPP旁通式直管壓力平衡型波紋補償器

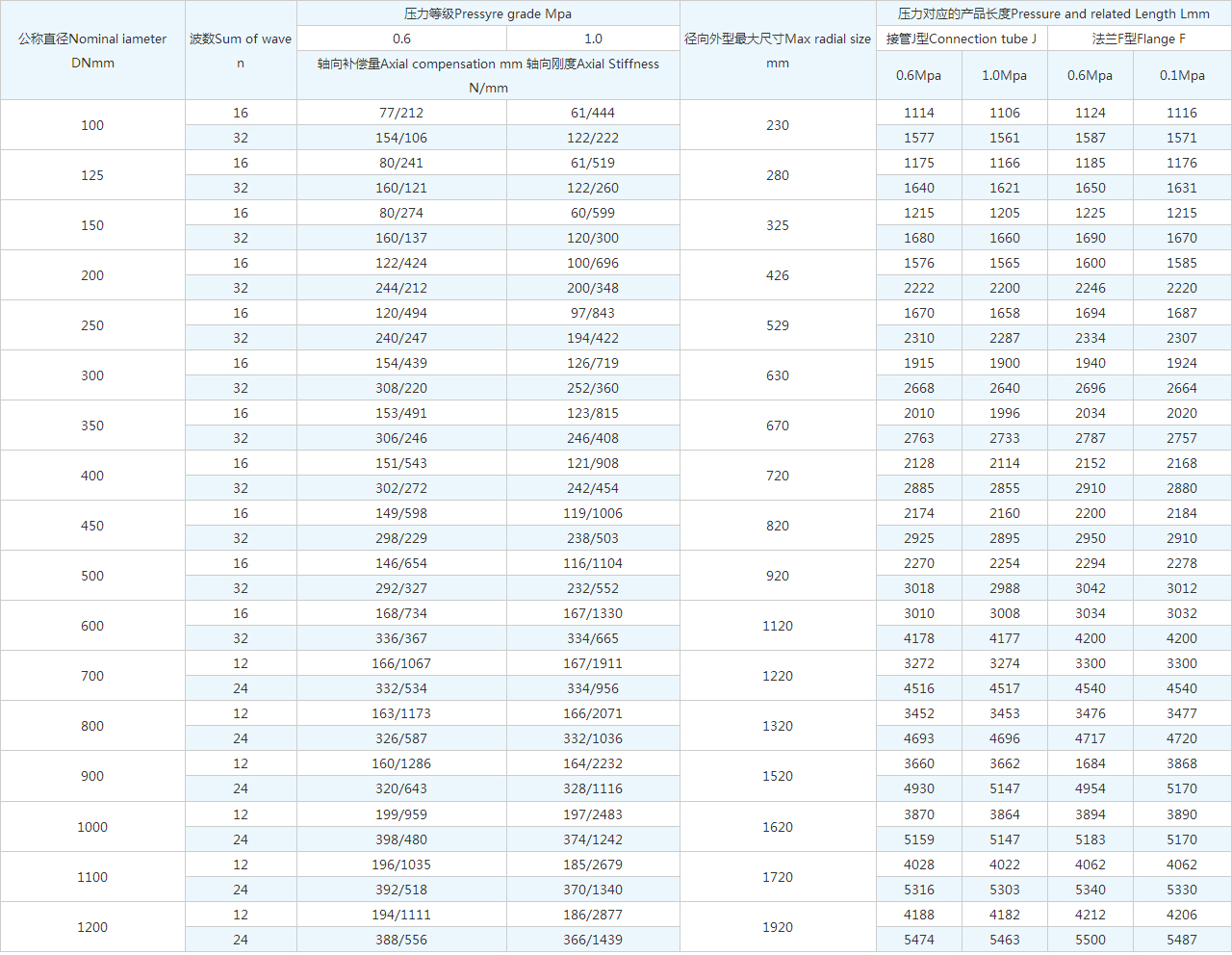

技術參數

BZZPP旁通式直管壓力平衡型波紋補償器

公稱直徑Nominal iameter DNmm 波數Sum of wave n 壓力等級Pressyre grade Mpa 徑向外型很大尺寸Max radial size mm 壓力對應的產品長度Pressure and related Length Lmm
0.6 1.0 接管J型Connection tube J 法蘭F型Flange F
軸向補償量Axial compensation mm 軸向剛度Axial Stiffness N/mm 0.6Mpa 1.0Mpa 0.6Mpa 0.1Mpa
100 16 77/212 61/444 230 1114 1106 1124 1116
32 154/106 122/222 1577 1561 1587 1571
125 16 80/241 61/519 280 1175 1166 1185 1176
32 160/121 122/260 1640 1621 1650 1631
150 16 80/274 60/599 325 1215 1205 1225 1215
32 160/137 120/300 1680 1660 1690 1670
200 16 122/424 100/696 426 1576 1565 1600 1585
32 244/212 200/348 2222 2200 2246 2220
250 16 120/494 97/843 529 1670 1658 1694 1687
32 240/247 194/422 2310 2287 2334 2307
300 16 154/439 126/719 630 1915 1900 1940 1924
32 308/220 252/360 2668 2640 2696 2664
350 16 153/491 123/815 670 2010 1996 2034 2020
32 306/246 246/408 2763 2733 2787 2757
400 16 151/543 121/908 720 2128 2114 2152 2168
32 302/272 242/454 2885 2855 2910 2880
450 16 149/598 119/1006 820 2174 2160 2200 2184
32 298/229 238/503 2925 2895 2950 2910
500 16 146/654 116/1104 920 2270 2254 2294 2278
32 292/327 232/552 3018 2988 3042 3012
600 16 168/734 167/1330 1120 3010 3008 3034 3032
32 336/367 334/665 4178 4177 4200 4200
700 12 166/1067 167/1911 1220 3272 3274 3300 3300
24 332/534 334/956 4516 4517 4540 4540
800 12 163/1173 166/2071 1320 3452 3453 3476 3477
24 326/587 332/1036 4693 4696 4717 4720
900 12 160/1286 164/2232 1520 3660 3662 1684 3868
24 320/643 328/1116 4930 5147 4954 5170
1000 12 199/959 197/2483 1620 3870 3864 3894 3890
24 398/480 374/1242 5159 5147 5183 5170
1100 12 196/1035 185/2679 1720 4028 4022 4062 4062
24 392/518 370/1340 5316 5303 5340 5330
1200 12 194/1111 186/2877 1920 4188 4182 4212 4206
24 388/556 366/1439 5474 5463 5500 5487

產品案例

南通崇海水廠已經與鞏義鑫利簽訂補償器購貨協議

讓江海兒女共飲長江水的目標實現后,南通市區供水量突飛猛長,新建的崇海水廠一期從建成之日起就是滿負荷運轉,為確保區域供水量足質優,崇海水廠二期已進場施工。
眼前在建的是庫容5萬方的清水池,用于臨時儲存制好的水,再轉供至各縣區。池底的面積相當于36個籃球場大小,總計要用1.6萬立方混凝土和2000多噸鋼材。為了抓緊工期,目前工地上挖掘機取土和池底混凝土澆筑都是同步施工。
清水池竣工后,沙濾池、沉淀池等深度處理項目都將陸續開工。整個二期工程概算投資4.3億元,供水規模40萬噸,預計今年年底竣工驗收。
鞏義鑫利此次向南通崇海水廠提供的補償器產品能夠有效的提高管線運行的穩定性,并且在一定程度上延長管道線路的使用壽命。 旁通壓力平衡式波紋膨脹節體積小、成本低、導向性好,穩定性好。主要用于吸收軸向位移并能平衡波紋管的壓力推力,內壓推力載荷由自身構件平衡、承受,用于推力較小的場合。主要用于不需設置固定支架的場合,能有效保護設備和管線不變形。

訂貨須知

1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
(1)結構長度
(2)連接形式
(3)公稱直徑、全通徑、縮徑、管道尺寸
(4)使用介質及溫度、壓力范圍
(5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
