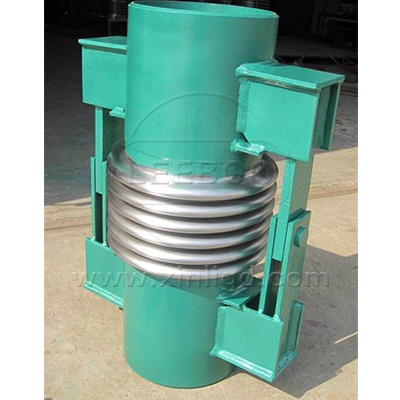

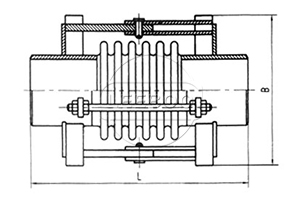

鉸鏈波紋補償器習慣上也叫伸縮節,由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。通過銷軸的連接使得它能夠?qū)崿F(xiàn)任意平面內的角向位移,兩個配對使用的話就能實現管道的橫向位移。
鉸鏈型波紋補償器角向補償量非常大,產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。該產品角向補償量很大。性能穩定,使用壽命長。兩端連接方式均為焊接。

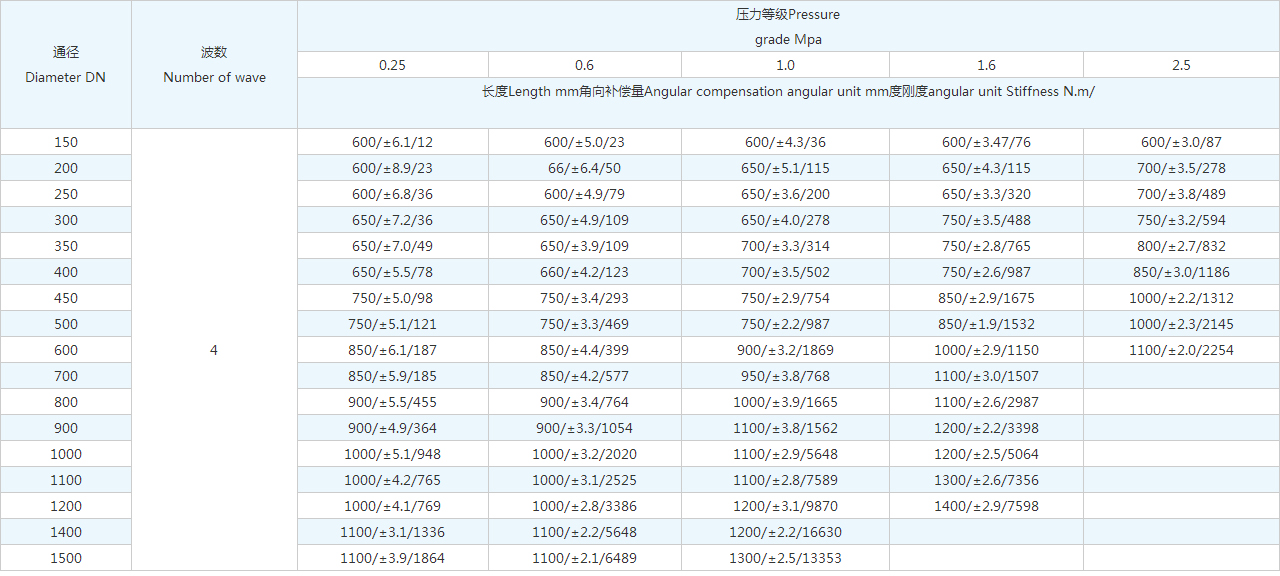

通徑 Diameter DN |
波數 Number of wave |
壓力等級Pressure grade Mpa |
||||
0.25 | 0.6 | 1.0 | 1.6 | 2.5 | ||
長度Length mm角向補償量Angular compensation angular unit mm度剛度angular unit Stiffness N.m/
|
||||||
150 | 4 | 600/±6.1/12 | 600/±5.0/23 | 600/±4.3/36 | 600/±3.47/76 | 600/±3.0/87 |
200 | 600/±8.9/23 | 66/±6.4/50 | 650/±5.1/115 | 650/±4.3/115 | 700/±3.5/278 | |
250 | 600/±6.8/36 | 600/±4.9/79 | 650/±3.6/200 | 650/±3.3/320 | 700/±3.8/489 | |
300 | 650/±7.2/36 | 650/±4.9/109 | 650/±4.0/278 | 750/±3.5/488 | 750/±3.2/594 | |
350 | 650/±7.0/49 | 650/±3.9/109 | 700/±3.3/314 | 750/±2.8/765 | 800/±2.7/832 | |
400 | 650/±5.5/78 | 660/±4.2/123 | 700/±3.5/502 | 750/±2.6/987 | 850/±3.0/1186 | |
450 | 750/±5.0/98 | 750/±3.4/293 | 750/±2.9/754 | 850/±2.9/1675 | 1000/±2.2/1312 | |
500 | 750/±5.1/121 | 750/±3.3/469 | 750/±2.2/987 | 850/±1.9/1532 | 1000/±2.3/2145 | |
600 | 850/±6.1/187 | 850/±4.4/399 | 900/±3.2/1869 | 1000/±2.9/1150 | 1100/±2.0/2254 | |
700 | 850/±5.9/185 | 850/±4.2/577 | 950/±3.8/768 | 1100/±3.0/1507 | ||
800 | 900/±5.5/455 | 900/±3.4/764 | 1000/±3.9/1665 | 1100/±2.6/2987 | ||
900 | 900/±4.9/364 | 900/±3.3/1054 | 1100/±3.8/1562 | 1200/±2.2/3398 | ||
1000 | 1000/±5.1/948 | 1000/±3.2/2020 | 1100/±2.9/5648 | 1200/±2.5/5064 | ||
1100 | 1000/±4.2/765 | 1000/±3.1/2525 | 1100/±2.8/7589 | 1300/±2.6/7356 | ||
1200 | 1000/±4.1/769 | 1000/±2.8/3386 | 1200/±3.1/9870 | 1400/±2.9/7598 | ||
1400 | 1100/±3.1/1336 | 1100/±2.2/5648 | 1200/±2.2/16630 | |||
1500 | 1100/±3.9/1864 | 1100/±2.1/6489 | 1300/±2.5/13353 |
據了解,上海航天能源股份有限公司是一家專業從事氣態能源營運技術和設備的研制、開發、生產、銷售、服務的跨行業、多元化集團性企業,自一九九六年起至今被連續認定為上海市技術企業。公司作為中國航天上?;厮鶎贆C(jī)構,匯聚了航空航天工業所獨具的科技優勢、人才優勢以及管理優勢,在氣態能源的產品提供及服務領域取得了可喜的成就,是中國航天科技集團的重點企業之一。
該項目總投資45348萬元,分三期建設。一期工程主要建設2臺20t/h的燃?xì)庹羝仩t,滿足園區現有的蒸汽需求,預計在3月31日完工。項目全部建成運營后后,在滿負荷運行條件下,每年可發電3.1億kWh,產蒸汽71.3萬噸,年經濟效益約4600萬元。

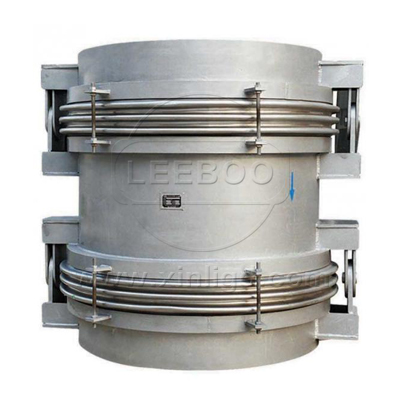

鞏義鑫利向樂亭多元化多元化能源項目供應的鉸鏈型波紋補償器角向補償量非常大,產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。該產品角向補償量很大。性能穩定,使用壽命長。兩端連接方式均為焊接。
