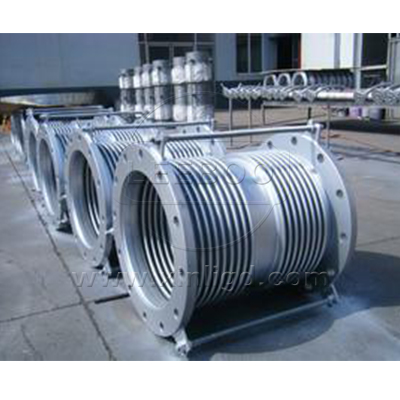

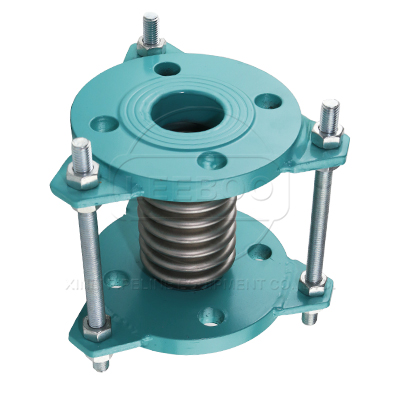

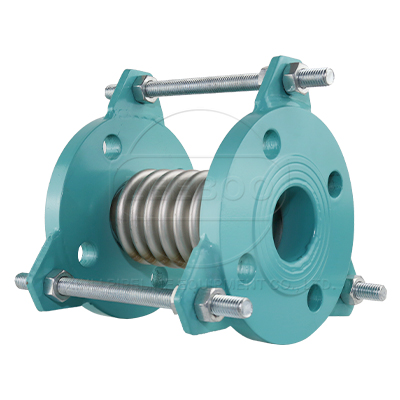

JDZ軸向內壓式波紋補償器

JDZ型軸向內壓式波紋補償器習慣上也叫減震式波紋補償器，波紋管，膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。軸向內壓式波紋補償器屬于一種補償元件。JDZ型軸向內壓波紋補償器主要用于補償軸向位移，具有補償角位移的能力，但一般不應用它來補償角位移。

【產品別名】：通用型波紋補償器、波紋補償器
【產品壓力】：0.6-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

咨詢廠家在線留言

產品特點

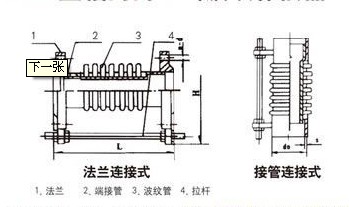

示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點

本產品利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。JDZ型軸向內壓式波紋補償器利用自身的主要彈性元件波紋管的伸縮和偏移來進行對管道線路的位移補償，補償量大，彈性好，產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣等介質。

JDZ型內壓式波紋補償器對支座作用力的計算：
內壓推力：F=100·P·A　　　　軸向彈力：Fx=Kx·（f·X）
橫向彈力：Fy=Ky·Y 　　　　　　　彎矩：My=Fy·L
彎矩：Mθ=Kθ·θ 　　　　　合成彎矩：M=My+Mθ
式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mm
Ky：橫向剛度N/mm Y：橫向?qū)嶋H位移量mm
Kθ：角向剛度N·m/度　　　　　　　　　　θ ：角向?qū)嶋H位移量度
P：工作壓力MPa A：波紋管有效面積cm2(查樣本)
L：補償器中點至支座的距離m

JDZ型軸向內壓式波紋補償器應用舉例：
某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度300°C，環境很低溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。

示意圖

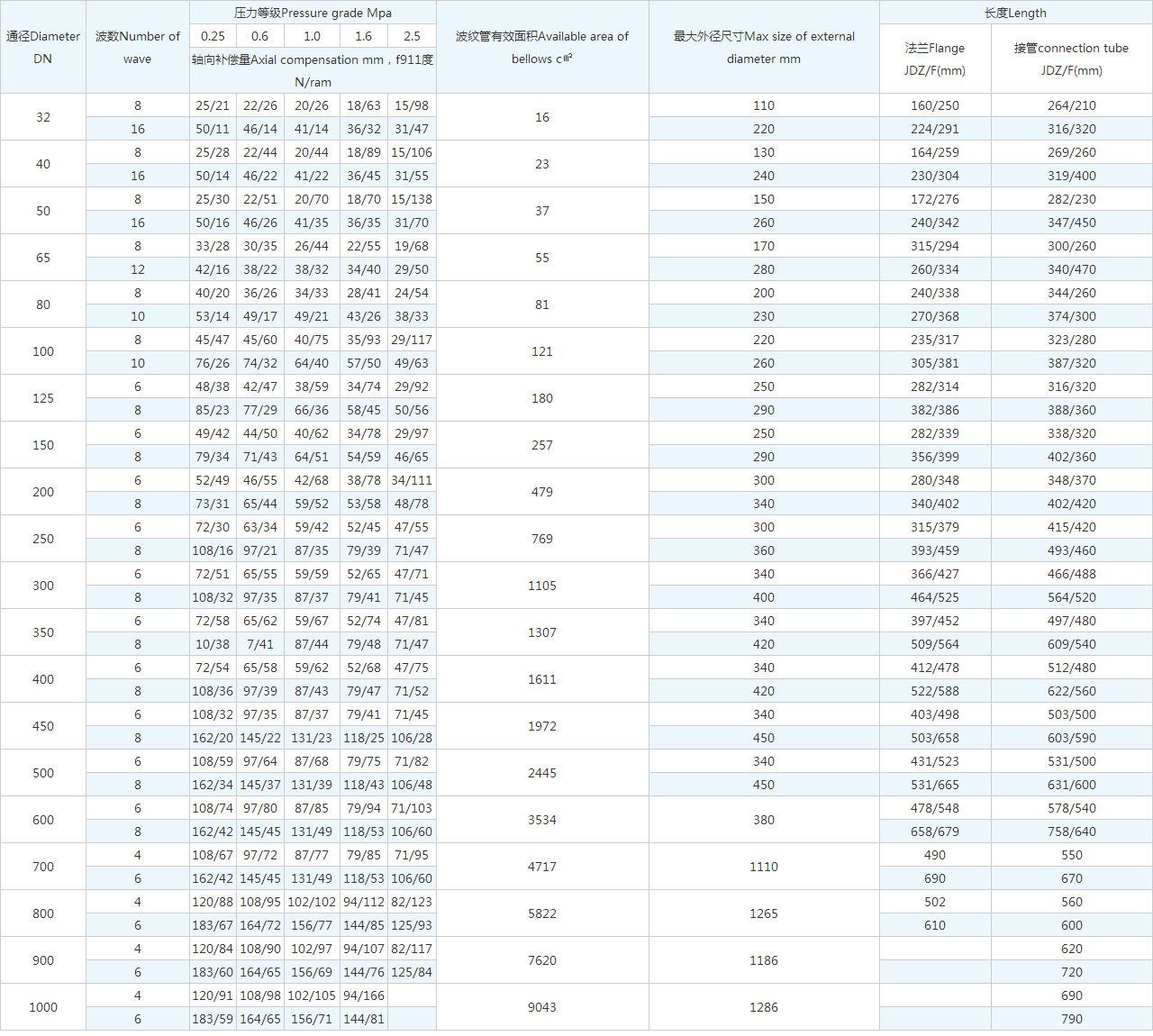

技術參數

通徑Diameter DN	波數Number of wave	壓力等級Pressure grade Mpa					波紋管有效面積Available area of bellows c㎡	很大外徑尺寸Max size of external diameter mm	長度Length
		0.25	0.6	1.0	1.6	2.5			法蘭Flange JDZ/F(mm)	接管connection tube JDZ/F(mm)
		軸向補償量Axial compensation mm，f911度N/ram							法蘭Flange JDZ/F(mm)	接管connection tube JDZ/F(mm)
32	8	25/21	22/26	20/26	18/63	15/98	16	110	160/250	264/210
32	16	50/11	46/14	41/14	36/32	31/47	16	220	224/291	316/320
40	8	25/28	22/44	20/44	18/89	15/106	23	130	164/259	269/260
40	16	50/14	46/22	41/22	36/45	31/55	23	240	230/304	319/400
50	8	25/30	22/51	20/70	18/70	15/138	37	150	172/276	282/230
50	16	50/16	46/26	41/35	36/35	31/70	37	260	240/342	347/450
65	8	33/28	30/35	26/44	22/55	19/68	55	170	315/294	300/260
65	12	42/16	38/22	38/32	34/40	29/50	55	280	260/334	340/470
80	8	40/20	36/26	34/33	28/41	24/54	81	200	240/338	344/260
80	10	53/14	49/17	49/21	43/26	38/33	81	230	270/368	374/300
100	8	45/47	45/60	40/75	35/93	29/117	121	220	235/317	323/280
100	10	76/26	74/32	64/40	57/50	49/63	121	260	305/381	387/320
125	6	48/38	42/47	38/59	34/74	29/92	180	250	282/314	316/320
125	8	85/23	77/29	66/36	58/45	50/56	180	290	382/386	388/360
150	6	49/42	44/50	40/62	34/78	29/97	257	250	282/339	338/320
150	8	79/34	71/43	64/51	54/59	46/65	257	290	356/399	402/360
200	6	52/49	46/55	42/68	38/78	34/111	479	300	280/348	348/370
200	8	73/31	65/44	59/52	53/58	48/78	479	340	340/402	402/420
250	6	72/30	63/34	59/42	52/45	47/55	769	300	315/379	415/420
250	8	108/16	97/21	87/35	79/39	71/47	769	360	393/459	493/460
300	6	72/51	65/55	59/59	52/65	47/71	1105	340	366/427	466/488
300	8	108/32	97/35	87/37	79/41	71/45	1105	400	464/525	564/520
350	6	72/58	65/62	59/67	52/74	47/81	1307	340	397/452	497/480
350	8	10/38	7/41	87/44	79/48	71/47	1307	420	509/564	609/540
400	6	72/54	65/58	59/62	52/68	47/75	1611	340	412/478	512/480
400	8	108/36	97/39	87/43	79/47	71/52	1611	420	522/588	622/560
450	6	108/32	97/35	87/37	79/41	71/45	1972	340	403/498	503/500
450	8	162/20	145/22	131/23	118/25	106/28	1972	450	503/658	603/590
500	6	108/59	97/64	87/68	79/75	71/82	2445	340	431/523	531/500
500	8	162/34	145/37	131/39	118/43	106/48	2445	450	531/665	631/600
600	6	108/74	97/80	87/85	79/94	71/103	3534	380	478/548	578/540
600	8	162/42	145/45	131/49	118/53	106/60	3534	380	658/679	758/640
700	4	108/67	97/72	87/77	79/85	71/95	4717	1110	490	550
700	6	162/42	145/45	131/49	118/53	106/60	4717	1110	690	670
800	4	120/88	108/95	102/102	94/112	82/123	5822	1265	502	560
800	6	183/67	164/72	156/77	144/85	125/93	5822	1265	610	600
900	4	120/84	108/90	102/97	94/107	82/117	7620	1186		620
900	6	183/60	164/65	156/69	144/76	125/84	7620	1186		720
1000	4	120/91	108/98	102/105	94/166		9043	1286		690
1000	6	183/59	164/65	156/71	144/81		9043	1286		790

產品案例: 鞏義鑫利向武威熱電1號機組鍋爐鋼架供應軸內壓補償器

甘肅電投武威熱電聯產機組工程1號機組鍋爐鋼架安裝項目開工，標志該廠1號機組從土建項目轉入設備安裝階段。
甘肅電投武威熱電聯產機組工程是甘肅省十二五能源發展重點項目，總投資31.8億元，設計安裝兩臺裝機35萬千瓦國產超臨界燃煤空冷熱電機組，年設計發電量35億千瓦時、供熱1751萬平方米。采用國內技術領先的超臨界參數、一次中間再熱、空冷供熱機組和雙室雙列五電場靜電除塵器，同步安裝石灰石-石膏濕法煙氣脫硫裝置和煙氣脫硝裝置，工程總占地面積614.38畝。2014年3月28日獲得~發改委核準。
鞏義鑫利軸內壓補償器利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。JDZ型軸向內壓式波紋補償器利用自身的主要彈性元件波紋管的伸縮和偏移來進行對管道線路的位移補償，補償量大，彈性好，產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣等介質。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
