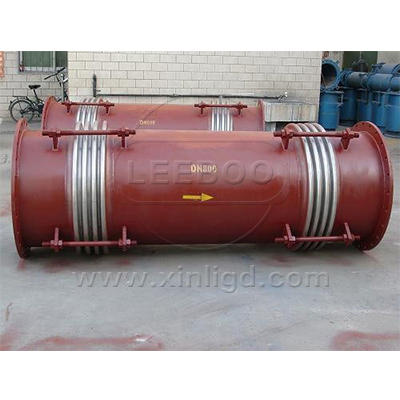

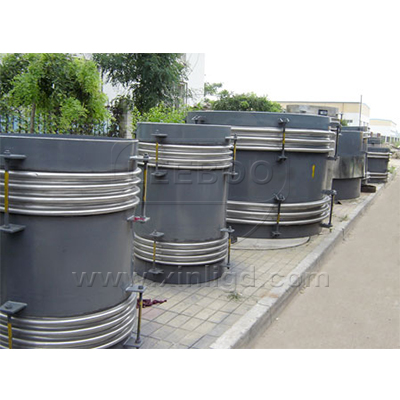

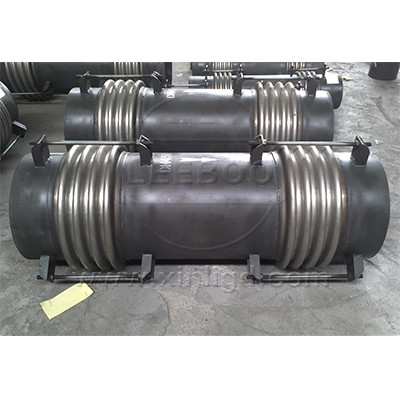

JXH小拉桿橫向波紋補償器

JXH型小拉桿橫向波紋補償器由兩段波紋管、中間接管及帶有限螺母的小拉桿等零件組成，它在吸收管系任意平面內的橫向位移，同時吸收軸向位移。小拉桿不能承受內壓推力。.用戶使用時若需要小拉桿，在安裝后務必將螺母松開并離天耳板（或撐板）一段距離（數值由由向補償量確定）.若實際補償量大于樣本上的規定值（壽命≤1000次），產品在安裝后必須拆除小拉桿。

【產品別名】：小拉桿波紋補償器，橫向波紋補償器
【產品壓力】：0.6-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: JXH型小拉桿橫向波紋補償器習慣上也叫膨脹節，或伸縮節。小拉桿橫向型補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

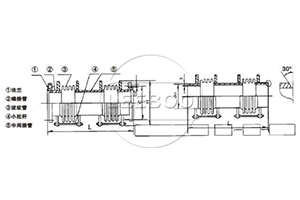

示意圖

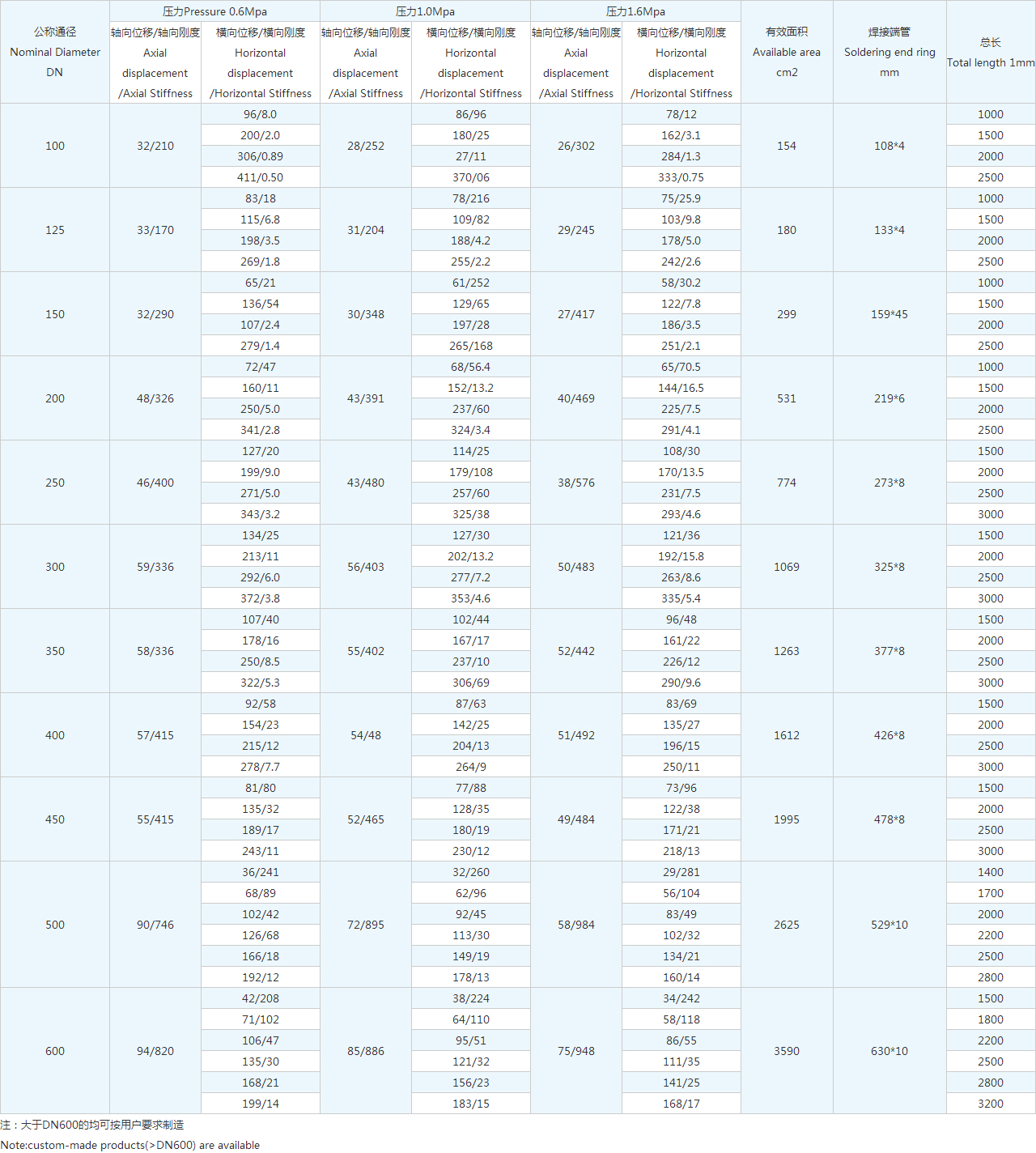

技術參數

公稱通徑 Nominal Diameter DN	壓力Pressure 0.6Mpa		壓力1.0Mpa		壓力1.6Mpa		有效面積 Available area cm2	焊接端管 Soldering end ring mm	總長 Total length 1mm
公稱通徑 Nominal Diameter DN	軸向位移/軸向剛度 Axial displacement /Axial Stiffness	橫向位移/橫向剛度 Horizontal displacement /Horizontal Stiffness	軸向位移/軸向剛度 Axial displacement /Axial Stiffness	橫向位移/橫向剛度 Horizontal displacement /Horizontal Stiffness	軸向位移/軸向剛度 Axial displacement /Axial Stiffness	橫向位移/橫向剛度 Horizontal displacement /Horizontal Stiffness	有效面積 Available area cm2	焊接端管 Soldering end ring mm	總長 Total length 1mm
100	32/210	96/8.0	28/252	86/96	26/302	78/12	154	108*4	1000
		200/2.0		180/25		162/3.1			1500
		306/0.89		27/11		284/1.3			2000
		411/0.50		370/06		333/0.75			2500
125	33/170	83/18	31/204	78/216	29/245	75/25.9	180	133*4	1000
		115/6.8		109/82		103/9.8			1500
		198/3.5		188/4.2		178/5.0			2000
		269/1.8		255/2.2		242/2.6			2500
150	32/290	65/21	30/348	61/252	27/417	58/30.2	299	159*45	1000
		136/54		129/65		122/7.8			1500
		107/2.4		197/28		186/3.5			2000
		279/1.4		265/168		251/2.1			2500
200	48/326	72/47	43/391	68/56.4	40/469	65/70.5	531	219*6	1000
		160/11		152/13.2		144/16.5			1500
		250/5.0		237/60		225/7.5			2000
		341/2.8		324/3.4		291/4.1			2500
250	46/400	127/20	43/480	114/25	38/576	108/30	774	273*8	1500
		199/9.0		179/108		170/13.5			2000
		271/5.0		257/60		231/7.5			2500
		343/3.2		325/38		293/4.6			3000
300	59/336	134/25	56/403	127/30	50/483	121/36	1069	325*8	1500
		213/11		202/13.2		192/15.8			2000
		292/6.0		277/7.2		263/8.6			2500
		372/3.8		353/4.6		335/5.4			3000
350	58/336	107/40	55/402	102/44	52/442	96/48	1263	377*8	1500
		178/16		167/17		161/22			2000
		250/8.5		237/10		226/12			2500
		322/5.3		306/69		290/9.6			3000
400	57/415	92/58	54/48	87/63	51/492	83/69	1612	426*8	1500
		154/23		142/25		135/27			2000
		215/12		204/13		196/15			2500
		278/7.7		264/9		250/11			3000
450	55/415	81/80	52/465	77/88	49/484	73/96	1995	478*8	1500
		135/32		128/35		122/38			2000
		189/17		180/19		171/21			2500
		243/11		230/12		218/13			3000
500	90/746	36/241	72/895	32/260	58/984	29/281	2625	529*10	1400
		68/89		62/96		56/104			1700
		102/42		92/45		83/49			2000
		126/68		113/30		102/32			2200
		166/18		149/19		134/21			2500
		192/12		178/13		160/14			2800
600	94/820	42/208	85/886	38/224	75/948	34/242	3590	630*10	1500
		71/102		64/110		58/118			1800
		106/47		95/51		86/55			2200
		135/30		121/32		111/35			2500
		168/21		156/23		141/25			2800
		199/14		183/15		168/17			3200

注：大于DN600的均可按用戶要求制造

Note:custom-made products(>DN600) are available

產品案例: 馬鞍山規?；锾烊粴夤こ添?xiàng)目

1月26日，馬鞍山規?；锾烊粴夤こ淘圏c(diǎn)項目在博望區丹陽鎮正式開工。據悉，該項目建設工期預計8個月，今年底可竣工，投產后年產生物天然氣400多萬立方米，并可產副產品碳基有機肥2萬多噸。
該項目于2015年7月1日獲省發改委和省農委批復，項目實施單位為市博瑞新能源科技有限公司，項目總投資7505萬元，其中中央預算內投資3000萬元，企業自籌資金4505萬元。該企業總工趙炳森介紹，該項目是將小麥、油菜等秸稈轉化成既~又節能的生物能源。一期項目投產后，年可消化秸稈2萬多噸，日產2萬方沼氣，經過提純變成1.2萬方生物質天然氣。同時其產生的沼渣經過深加工后，成為碳基有機肥添加劑，制成肥料后可有效地改善土壤結構。
鑫利生產的小拉桿橫向型補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。該項目采用小拉桿橫向波紋補償器的情況下能夠提高管線整體的穩定性，并且針對管線的位移提供充足的補償作用。
記者從博望區發改委了解到，該項目主要是讓農民承包田里秸稈實現綜合利用，項目投產后，可有效解決農民秸稈無法處理問題，實現秸稈禁燒，改善空氣環境。為推進該試點項目按預期竣工，該區從去年7月份起就成立了項目推進優異小組，將該項目列入?yún)^(qū)重大項目之一，監督秸稈原料庫、秸稈青貯池等設施及配套工程建設。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
