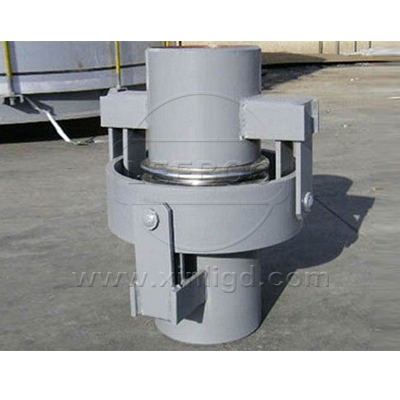

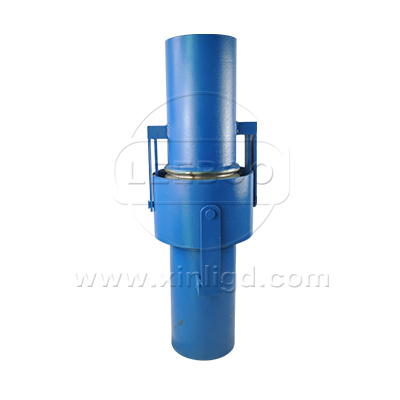

JWJ型萬向鉸鏈補償器

萬向鉸鏈補償器多用來補償立體管系的位移，由于其特的結構，管系支架不承受內壓推力，只承受補償器的彈力。使用時與平面鉸鏈布置方法相同。萬向鉸鏈補償器主要以角偏轉的方式補償多平面彎曲管段的合成位移。由于平衡環、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，自身吸收內壓推力，不會對管道產生外力，因此管道支撐的設置可以簡化。萬向鉸鏈?zhǔn)?a href=http://www.xinlihn.com target=_blank class=infotextkey>波紋補償器可以補償管線任意向上的角位移。萬向鉸鏈型補償器與鉸鏈?zhǔn)讲煌幵谟谒幸粋€(gè)萬向環，在萬向環的周向有二對相互垂直的鉸鏈結構，因此它能吸收任意平面的角向位移，同樣吸收橫向位移時需二個或三個組合使用。

【產品別名】：萬向型鉸鏈補償器
【產品壓力】：0.6-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 萬向鉸鏈補償器通過一個萬向軸和銷軸的作用，實現了管道在任意平面內的角向位移。銷軸還能在一定程度上起到一個限位的作用，避免損壞波紋管。并且結構合理，運行穩定，極大減少了管道線路的后期維護。萬向鉸鏈補償器主要以角偏轉的方式補償多平面彎曲管段的合成位移。由于平衡環、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，自身吸收內壓推力，不會對管道產生外力，因此管道支撐的設置可以簡化。萬向鉸鏈?zhǔn)讲y補償器可以補償管線任意向上的角位移。萬向鉸鏈型補償器與鉸鏈?zhǔn)讲煌幵谟谒幸粋€(gè)萬向環，在萬向環的周向有二對相互垂直的鉸鏈結構，因此它能吸收任意平面的角向位移，同樣吸收橫向位移時需二個或三個組合使用。

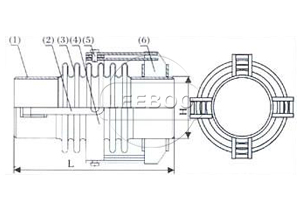

示意圖

技術參數

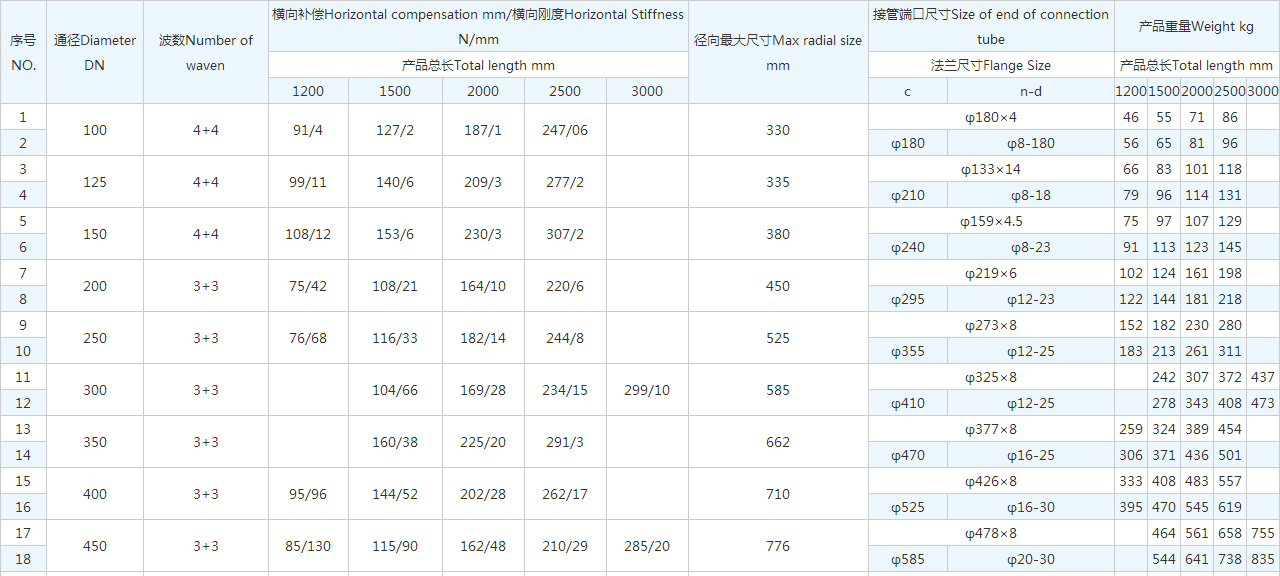

序號NO.	通徑Diameter DN	波數Number of waven	橫向補償Horizontal compensation mm/橫向剛度Horizontal Stiffness N/mm					徑向很大尺寸Max radial size mm	接管端口尺寸Size of end of connection tube		產品重量Weight kg
			產品總長Total length mm						法蘭尺寸Flange Size		產品總長Total length mm
			1200	1500	2000	2500	3000		c	n-d	1200	1500	2000	2500	3000
1	100	4+4	91/4	127/2	187/1	247/06		330	φ180×4		46	55	71	86
2									φ180	φ8-180	56	65	81	96
3	125	4+4	99/11	140/6	209/3	277/2		335	φ133×14		66	83	101	118
4									φ210	φ8-18	79	96	114	131
5	150	4+4	108/12	153/6	230/3	307/2		380	φ159×4.5		75	97	107	129
6									φ240	φ8-23	91	113	123	145
7	200	3+3	75/42	108/21	164/10	220/6		450	φ219×6		102	124	161	198
8									φ295	φ12-23	122	144	181	218
9	250	3+3	76/68	116/33	182/14	244/8		525	φ273×8		152	182	230	280
10									φ355	φ12-25	183	213	261	311
11	300	3+3		104/66	169/28	234/15	299/10	585	φ325×8			242	307	372	437
12									φ410	φ12-25		278	343	408	473
13	350	3+3		160/38	225/20	291/3		662	φ377×8		259	324	389	454
14									φ470	φ16-25	306	371	436	501
15	400	3+3	95/96	144/52	202/28	262/17		710	φ426×8		333	408	483	557
16									φ525	φ16-30	395	470	545	619
17	450	3+3	85/130	115/90	162/48	210/29	285/20	776	φ478×8			464	561	658	755
18									φ585	φ20-30		544	641	738	835
19	500	3+3		101/127	143/66	186/41	229/27	842	φ529×8			563	662	761	860
20									φ650	φ20-34755		673	772	871	970
21	600	3+3		98/182	143/93	187/56	232/38	976	φ630×8			755	898	1041	1184
22									φ770	φ20-41		916	1059	1201	1345

產品案例: 臺州污水處理廠三期工程

近日，臺州污水處理廠三期工程正式開工建設。該工程位于椒南污水處理廠廠區東面，建設用地149畝，總投資超過4億元，建設期限為2016年至2018年。
工程主要建設有日處理10萬噸污水的處理廠一座，服務面積約44平方公里，服務范圍包括葭沚西片區、下陳、洪家、三甲及臺州灣循環經濟產業集聚區椒江片區，服務人口約20萬人。
鞏義鑫利向臺州污水處理廠供應的萬向鉸鏈補償器能夠針對管道線路在運行過程中出現的位移提供充足的角向，橫向等方向的位移補償，除此之外，萬向鉸鏈補償器通過一個萬向軸和銷軸的作用，實現了管道在任意平面內的角向位移。銷軸還能在一定程度上起到一個限位的作用，避免損壞波紋管。并且結構合理，運行穩定，極大減少了管道線路的后期維護。
