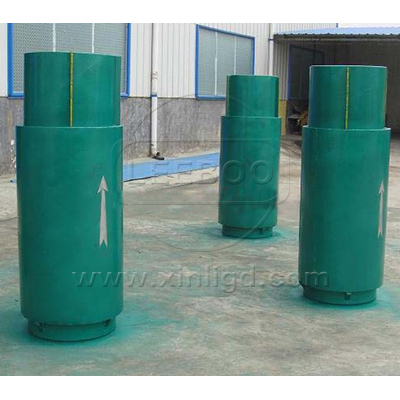

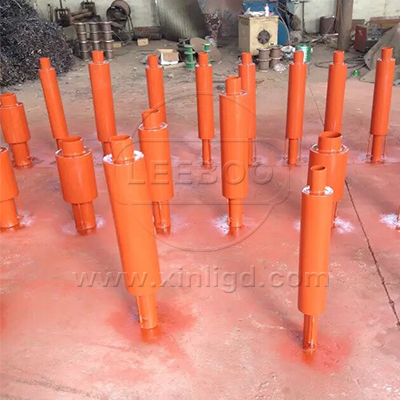

JWY無約束波紋補償器

JWY型無約束膨脹節除了取消預拉伸工作外，還大大地降低了安裝要求。無約束膨脹節可像一般短管一樣安裝于管道中，不必按其它軸向型膨脹節通常要求的全線鋼管接好后再割下和膨脹節等長管道的方法。還由于無約束膨脹堅固的外殼，也方便了運輸，安裝和保溫。JWY型無約束補償器的問世，無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域，更重要的是它不但解決管道內存在工作介質推力的致命弱點，同時也解決了旁通管式無推力補償器應力過于集中，介質阻力大等弊端。

【產品別名】：無約束補償器、無約束補償接頭
【產品壓力】：0.6-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點

1、無約束型波紋補償器在固定支架間距的確定和固定支座推力計算和普通的軸向型補償器完全相同。為了使工程穩定可靠，無約束補償器除要求靠近固定支架安裝外，仍要求每個固定支架間距內設三個導向支架。

2、無約束補償器可應用于管道的架空、地溝敷設，也可應用于有補償?shù)闹甭穹笤O(shè)，此時無約束補償器處應設檢查井或暗室。　　
3、無約束波紋補償器用于管道的軸向補償，補償量大，具有強力自導向和超強的抗彎能力，從而可以簡化管道導向支架的設計，使導向支架的間距安裝均可任意調節。

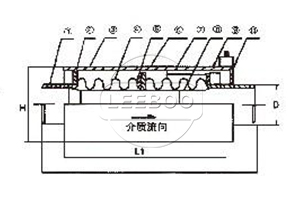

示意圖

技術參數

公稱通徑	長度	壓力等級				波紋管有效面積	保護套外徑
		0.6	1.0	1.6	2.5
		軸向補償量/剛度
50	185	14/117	12/73	12/247	12/177	56	102
	320	42/35	36/24	36/82	40/44
	370	50/29	40/19	40/61	50/36
	500	60/15	60/12	64/41	60/29
65	240	16/50	16/162	16/319	16/383	79	127
	350	48/14	32/81	32/100	32/192
	450	56/11	50/41	50/80	50/95
	550	76/8	72/27	80/53	70/65
80	240	18/32	18/114	18/270	18/527	82	133
	310	36/16	50/43	50/102	50/130
	440	64/10	60/29	62/68	70/105
	620	84/5	80/19	86/44	80/98
100	245	20/100	20/257	20/386	20/503	154	159
	310	40/51	40/129	40/194	40/248
	440	80/26	76/59	76/97	76/126
	620	110/18	110/43	110/65	110/83
125	305	40/40	40/40	40/196	40/294	180	194
	370	60/28	60/28	60/131	60/196
	480	80/21	80/21	76/98	76/148
	600	110/13	110/33	110/66	110/90

產品案例: 鞏義鑫利與山東東平第二污水處理廠進行合作

1月31日，山東東平縣舉行第二污水處理廠PPP項目簽約儀式?？h委書記趙德健，縣委副書記、縣長王騫，縣政協主席劉祥濤，縣人大常委會黨組書記、優選副主任劉思宏，副縣長侯圣玉，重慶康達~集團董事長趙雋賢參加簽約儀式。
據悉，該項目設計規模10萬噸/年，占地面積約80畝，是經濟開發區早期采取和社會資本合作(PPP模式)的項目。自去年6月份正式啟動以來，經過企業資格預審、競爭性磋商、很終確認談判及中標公示等程序，很終選定企業業績、管理水平、信譽度、凈資產等方面表現突出的重慶康達~集團作為社會資本合作方。
王騫在致辭中說，康達~污水處理項目是我縣招商引資和項目建設工作的一件大事，也是縣經濟開發區踐行綠色發展理念、加快轉型升級步伐的一大突破。該項目作為縣城和經濟開發區重大基礎設施配套工程，建成運行后，將保障舊城區的絕大部分生活污水和開發區北部工業污水得到處理，是一件造福子孫后代的大事好事。
此次，鞏義鑫利作為該項目的主要的補償器供應商，將竭盡全力供應優質的管道補償器，確保整個污水處理廠的安全運行。無約束膨脹節除了取消預拉伸工作外，還大大地降低了安裝要求。無約束膨脹節可像一般短管一樣安裝于管道中，不必按其它軸向型膨脹節通常要求的全線鋼管接好后再割下和膨脹節等長管道的方法。還由于無約束膨脹堅固的外殼，也方便了運輸，安裝和保溫。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
