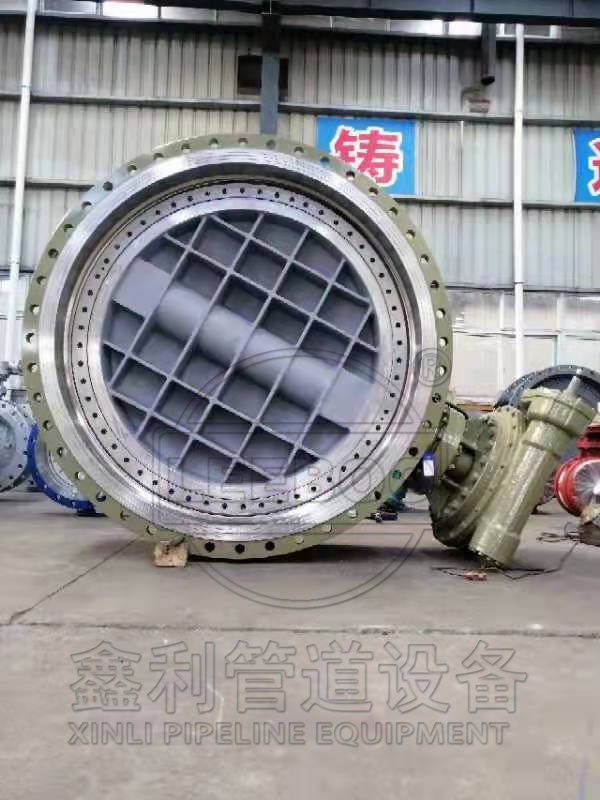

蝶閥是一種常用的流體控制閥門,廣泛應用于工業領域中的液體、氣體或粉體流體輸送系統。根據結構和工作原理的不同,蝶閥可以分為以下幾種類型:
鐘心線蝶閥(Centric Butterfly Valve):鐘心線蝶閥是蕞常見的蝶閥類型,其閥體鐘心與管道鐘心線重合。它由一個圓形或半圓形的閥體,配合一個環形的蝶板組成。通過旋轉蝶板來調節流體的通斷和流量。
偏心蝶閥(Eccentric Butterfly Valve):偏心蝶閥與鐘心線蝶閥類似,但其閥體鐘心與管道鐘心線有一定的偏移。這種設計可以減少摩擦,并提高蝶板的密封性能。偏心蝶閥通常用于高溫、高壓或粘稠介質的控制。
雙偏心蝶閥(Double Eccentric Butterfly Valve):雙偏心蝶閥在偏心蝶閥的基礎上進行了改進,增加了一個偏心軸,使得閥座與蝶板的接觸點成為一個橢圓。這種設計可以進一步提高密封性能,并降低摩擦力,使閥門的操作更加靈活。
三偏心蝶閥(Triple Eccentric Butterfly Valve):三偏心蝶閥是在雙偏心蝶閥的基礎上進行改進的一種高性能閥門。三偏心蝶閥的閥座和蝶板都具有三個偏心軸,使得閥瓣與閥座的接觸點成為一個虛擬的圓錐面。這種設計可以實現非常好的密封性能,適用于高溫、高壓和腐蝕性介質的控制。
波紋管蝶閥(Wafer Butterfly Valve):波紋管蝶閥采用了一種特殊的波紋管結構作為密封件,具有較好的導流性能和密封性能。與傳統蝶閥相比,波紋管蝶閥體積小、重量輕,適用于空間受限或載荷要求較小的場合
