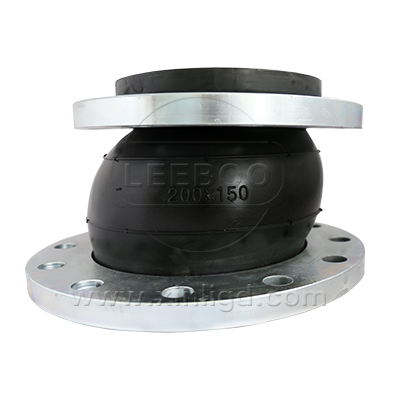

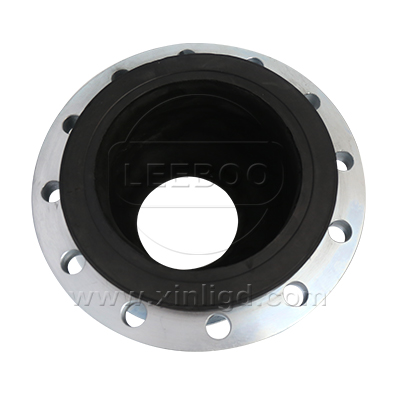

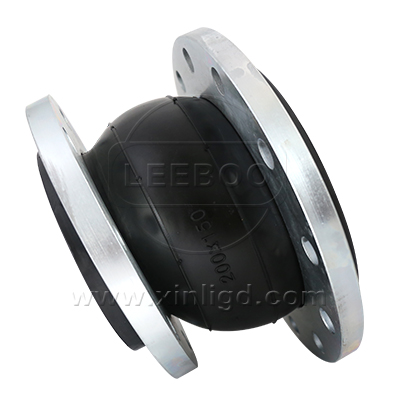

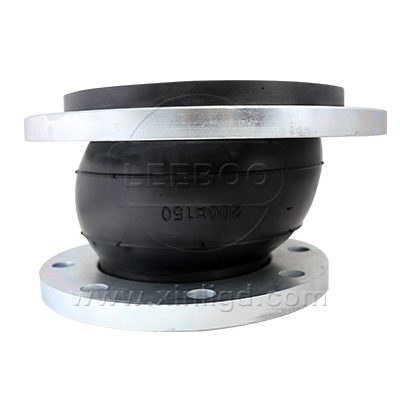

KYP偏心異徑橡膠接頭是在KXT橡膠接頭的基礎上改良的,可解決金屬管道連接時不同口徑、管道不同心的問題。偏心異徑橡膠接頭可解決金屬管道連接時不同口徑的問題,同時有減震降噪的作用,可節約管道安裝零件,節約成本。它由內膠層、織物 增強層、中膠層、外膠層、端部加固金屬環或鋼絲圈、并和金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、降低噪音效果好、 安裝方便等特點。
偏心異徑橡膠接頭可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。通用類:適用于輸送溫度為-20~115℃的水、濃度百分之10一下的酸溶液或堿溶液。還有一些特殊管道需要的特種橡膠材質類型:如耐油、耐高溫、耐臭氧、耐磨或耐化學腐蝕。
1.管道或泵閥安裝偏心大小頭是用來防氣蝕的,且泵進口的大小頭一般應該頂平安裝,這是防止管道內氣體在泵口積聚,形成大氣泡進入泵腔,損壞泵。只有一種情況下才可以底平安裝。那就是大小頭后面直接接向上彎曲的彎頭。這種情況下氣相不可能積聚。
2.泵-管道安裝異徑接頭:泵出口與外管道系統存在差異,用于異徑大小頭,可實現尺寸不同的兩根管子的直線連接。
偏心異徑橡膠接頭橫向位移是:橡膠接頭在與流體方向即中軸線方向相垂直的方向的位移。
偏心異徑橡膠接頭角位移是:橡膠接頭兩個端面的垂直中間線與原中軸線的夾角之和。
產品使用方法:
先將接頭法蘭與對應管道預留法蘭孔位置相照應,然后將固定螺絲穿過法蘭孔,并用板手將螺帽鎖緊。
1.該產品可大大降低管道系統的震動和噪聲,可從根本上解決各類管路的接口位移,軸向伸縮及不同心等問題。
2.根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐高溫等各類品種,適應多種介質和環境。
3.材料屬橡膠,密封性好,重量輕,安裝維修方便、使用壽命長,但避免與鋒利金屬器械接觸,以免刺破球體。
4.如架空使用可配彈性支架,安裝時螺栓要用對角法上緊。
5.如管路壓力過高時,應用螺栓將兩端法蘭連在一起。
6.法蘭連接如用其它標準,可另行說明。本產品工作壓力等級分0.6MPa,1.0MPa。
7、橡膠接頭正常適用介質是溫度0-60°C的普通水,特殊介質如:油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下,應選用相對應得特殊材料制成的橡膠接頭,不可盲目串用或通用。
序號 No. | 部位 Part | 材料 Material |
1 | 主體 Body | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM) |
2 | 內、外襯 Inner & Outer Rubber | 天然橡膠(NR) 氯丁橡膠(CR)丁基橡膠(IIR) 丁腈橡膠(NBR)氟橡膠(FKM)三元乙丙橡膠(EPDM)聚四氟乙烯(PTFE) |
3 | 主體骨架 Body Carcass | 尼龍簾布 Nylon cord fabric |
4 | 增壓環 Reinforcing Ring | 多股鍍銅鋼絲 Multi-strand coppering steel wire |
5 | 法蘭 Flange | 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
項目Item |型號Medol | KYP(DN25~300) | KYP(DN350~500) | A、如介質油,酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering |
|
工作壓力 MpaWoring pressure |
1.0 | 0.6 | ||
爆破壓力 Mpa Burst Pressure |
1.8 | 1.5 | ||
真空度 Kpa Vacuum | 86.7 | 53.3 | ||
適用溫度° Applicable Temperature |
-20℃~+115℃(特殊可達-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions) | |||
適用介質 Applicable Medium |
空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type |
公稱通徑DN Nominal Diameter (mm) |
長度 LengthL(mm) |
軸向位移 Axial displacement (mm) |
橫向位移 Haorizontal isplacement(mm) |
偏轉角度 Angular deflection(a1+a2)° |
|
伸長Extension |
壓縮;Compression |
||||
50×40 | 180 | 20 | 30 | 45 | 35 |
65×40 | 180 | 20 | 30 | 45 | 35 |
65×50 | 180 | 20 | 30 | 45 | 35 |
80×50 | 180 | 20 | 30 | 45 | 35 |
80×65 | 180 | 20 | 30 | 45 | 35 |
100×50 | 180 | 20 | 30 | 45 | 35 |
100×65 | 180 | 20 | 30 | 45 | 35 |
100×80 | 180 | 20 | 30 | 45 | 35 |
125×65 | 180 | 20 | 30 | 45 | 35 |
125×80 | 180 | 20 | 30 | 45 | 35 |
125×100 | 180 | 22 | 30 | 40 | 35 |
150×80 | 200 | 22 | 30 | 40 | 35 |
150×100 | 200 | 20 | 30 | 45 | 35 |
150×125 | 200 | 22 | 30 | 40 | 35 |
200×100 | 220 | 22 | 30 | 40 | 35 |
200×125 | 220 | 22 | 35 | 40 | 30 |
200×150 | 220 | 25 | 30 | 40 | 35 |
250×100 | 220 | 22 | 35 | 40 | 30 |
250×125 | 220 | 25 | 35 | 40 | 30 |
250×150 | 220 | 25 | 35 | 40 | 30 |
250×200 | 220 | 25 | 35 | 40 | 30 |
300×150 | 220 | 25 | 35 | 40 | 30 |
300×200 | 220 | 25 | 35 | 40 | 30 |
300×250 | 220 | 25 | 35 | 40 | 30 |
350×200 | 230 | 28 | 38 | 40 | 26 |
350×250 | 230 | 28 | 38 | 35 | 26 |
350×300 | 230 | 28 | 38 | 35 | 26 |
400×200 | 240 | 28 | 38 | 35 | 26 |
400×250 | 240 | 28 | 38 | 35 | 26 |
400×300 | 240 | 28 | 38 | 35 | 26 |
注:1、特殊要求可按用戶圖紙制作,可選配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品,管道必須有固定支撐或固定托架,否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭,對應法蘭應是閥門法蘭。 Notes:1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges . |
