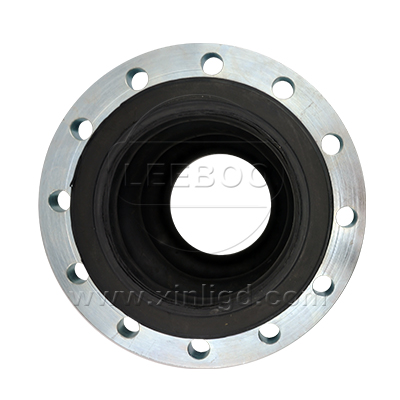

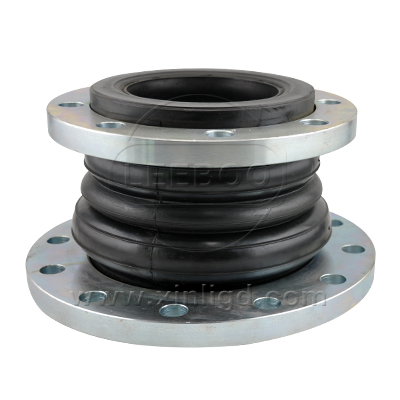

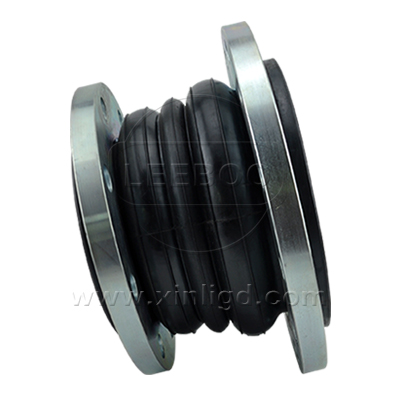

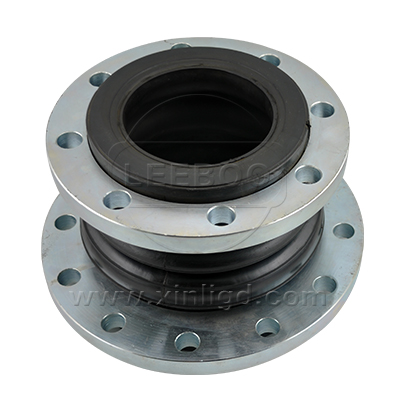

KYT同心異徑可曲撓橡膠接頭是在KXT橡膠接頭的基礎上改良的,它是管道管徑發生變化(連接的管徑不一樣),減震和熱脹冷縮的的解決產品。KYT同心異徑橡膠接頭主要特點是可解決金屬管道連接時不同口徑的問題,同時有減震降噪的作用,可節約管道安裝零件,節約成本。它由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點,可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。
KYT同心異徑橡膠接頭主要特點是可解決金屬管道連接時不同口徑的問題,同時有減震降噪的作用,可節約管道安裝零件,節約成本。
1、體積小、重量輕、彈性好、安裝維修方便。
2、安裝時可產生橫向、軸向、角向位移,不受管道不同心,法蘭不平行的限制。
3、工作時可降低結構傳遞噪音,減震能力強。
使用范圍:由于可曲撓橡膠接頭具有良好的綜合性能,所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
KYT同心異徑橡膠接頭的安裝
1.該產品可大大降低管道系統的震動和噪聲,可根本上解決各類管路的接口位移,軸向伸縮及不同心等問題。
2.根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種,適應多種介質和環境。
3.材料屬特殊橡膠,密封性好,重量輕,安裝維修方便、使用壽命長,但避免與鋒利金屬器械接觸,以免刺破球體。
4.如架空使用可配彈性支架,安裝時螺栓要用對角法上緊。
5.如管路壓力過高時,應用螺栓將兩端法蘭連在一起。
6.法蘭連接如用其它標準,可另行說明。本產品工作壓力等級分0.6MPa,1.0MPa。
7.橡膠接頭正常適用介質是溫度0-60°C的普通水,特殊介質如:油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下,應選用相對應得特耐材料橡膠接頭,不可盲目串用或通用。
序號 No. | 部位 Part | 材料 Material |
1 | 主體 Body | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM) |
2 | 內、外襯 Inner & Outer Rubber | 天然橡膠(NR) 氯丁橡膠(CR)丁基橡膠(IIR) 丁腈橡膠(NBR)氟橡膠(FKM)三元乙丙橡膠(EPDM)聚四氟乙烯(PTFE) |
3 | 主體骨架 Body Carcass | 尼龍簾布 Nylon cord fabric |
4 | 增壓環 Reinforcing Ring | 多股鍍銅鋼絲 Multi-strand coppering steel wire |
5 | 法蘭 Flange | 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
項目Item |型號Medol | KYT(DN50~300) | KYT(DN350~600) | A、如介質油,酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering |
|
工作壓力 MpaWoring pressure |
1.0 | 0.6 | ||
爆破壓力 Mpa Burst Pressure |
1.8 | 1.5 | ||
真空度 Kpa Vacuum | 86.7 | 53.3 | ||
適用溫度° Applicable Temperature |
-20℃~+115℃(特殊可達-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions) | |||
適用介質 Applicable Medium |
空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type |

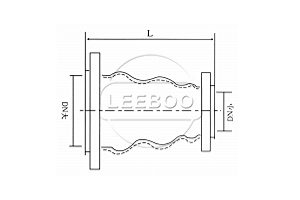

DN大×DN小 |
長度 |
軸向位移 |
橫向位移 |
偏轉角度 |
|
伸長 |
壓縮 |
||||
80×40 |
180 |
20 |
30 |
45 |
35° |
80×50 |
180 |
20 |
30 |
45 |
35° |
80×65 |
180 |
20 |
30 |
45 |
35° |
100×50 |
180 |
20 |
30 |
45 |
35° |
100×65 |
180 |
20 |
30 |
45 |
35° |
100×80 |
180 |
20 |
30 |
45 |
35° |
125×65 |
180 |
20 |
30 |
45 |
35° |
125×80 |
200 |
22 |
30 |
40 |
35° |
125×100 |
200 |
22 |
30 |
40 |
35° |
150×50 |
190 |
20 |
30 |
45 |
35° |
150×80 |
190 |
20 |
30 |
45 |
35° |
150×100 |
200 |
22 |
30 |
45 |
35° |
200×100 |
200 |
22 |
30 |
45 |
35° |
200×125 |
200 |
25 |
35 |
40 |
30° |
200×150 |
220 |
22 |
30 |
40 |
35° |
250×200 |
220 |
25 |
35 |
40 |
30° |
300×200 |
220 |
25 |
35 |
40 |
30° |
300×250 |
220 |
25 |
35 |
40 |
30° |
350×200 |
220 |
25 |
35 |
40 |
30° |
350×300 |
220 |
25 |
38 |
35 |
30° |
400×350 |
220 |
25 |
38 |
35 |
30° |
500×400 |
230 |
28 |
38 |
35 |
26° |
600×400 |
240 |
28 |
38 |
35 |
26° |
600×500 |
240 |
28 |
38 |
35 |
26° |
注:1、特殊要求可按用戶圖紙制作,球體可做丁腈橡膠,三元乙丙,氯丁橡膠等材質。 |
