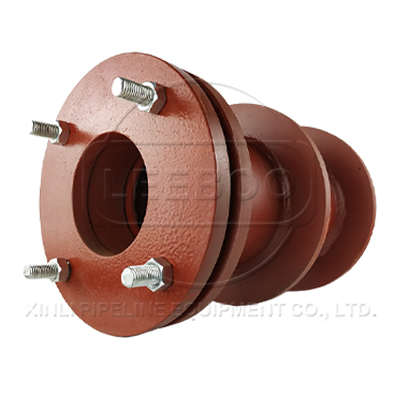

A柔性防水套管經常用在管道穿過鐵道、馬路、街道等處,為防止管道受荷載被壓壞,而在管道外部設置保護性套管,如:大口徑混凝土管道,大口徑鋼管等避免外力(荷載)直接作用在管道外壁上,造成管道破損,而采取的措施。A柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物,套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。
1、當迎水面為腐蝕性介質時,可采用封堵材料將縫隙封堵,做法見防水套管圖集;柔性防水套管(A型)安裝圖。 2、柔性防水套管填料材料:瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。
3、密封膏:聚硫密封膏、聚氨酯密封膏。
4、當柔性防水套管采用卷制成型時,周長允許偏差為:D2 ≤600,D2>600±0.0035D2。
5、穿墻處混凝土墻壁厚應不小于300,否則應使墻壁一邊加厚或兩邊加厚,加厚部分的直徑至少為D5+200。
6、柔性防水套管套管的重量以L=300計算,如墻厚大于300時,應另行計算。
7、柔性防水套管穿墻處如遇非混凝土墻壁時,應局部改用混凝土墻壁,其澆筑范圍應比翼環直徑(D5)大200,而且必須將套管一次澆筑于內墻。

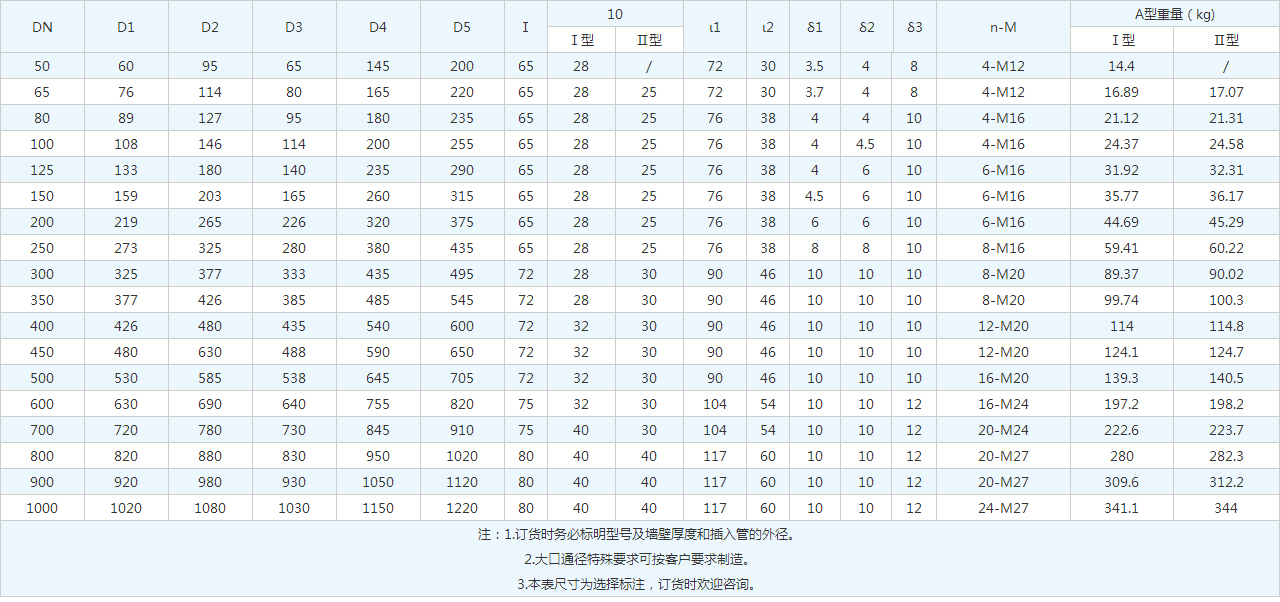

DN | D1 | D2 | D3 | D4 | D5 | Ⅰ | 10 | ι1 | ι2 | δ1 | δ2 | δ3 | n-M | A型重量 | |||
Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | ||||||||||||||
50 | 60 | 95 | 65 | 145 | 200 | 65 | 28 | / | 72 | 30 | 3.5 | 4 | 8 | 4-M12 | 14.4 | / | |
65 | 76 | 114 | 80 | 165 | 220 | 65 | 28 | 25 | 72 | 30 | 3.7 | 4 | 8 | 4-M12 | 16.89 | 17.07 | |
80 | 89 | 127 | 95 | 180 | 235 | 65 | 28 | 25 | 76 | 38 | 4 | 4 | 10 | 4-M16 | 21.12 | 21.31 | |
100 | 108 | 146 | 114 | 200 | 255 | 65 | 28 | 25 | 76 | 38 | 4 | 4.5 | 10 | 4-M16 | 24.37 | 24.58 | |
125 | 133 | 180 | 140 | 235 | 290 | 65 | 28 | 25 | 76 | 38 | 4 | 6 | 10 | 6-M16 | 31.92 | 32.31 | |
150 | 159 | 203 | 165 | 260 | 315 | 65 | 28 | 25 | 76 | 38 | 4.5 | 6 | 10 | 6-M16 | 35.77 | 36.17 | |
200 | 219 | 265 | 226 | 320 | 375 | 65 | 28 | 25 | 76 | 38 | 6 | 6 | 10 | 6-M16 | 44.69 | 45.29 | |
250 | 273 | 325 | 280 | 380 | 435 | 65 | 28 | 25 | 76 | 38 | 8 | 8 | 10 | 8-M16 | 59.41 | 60.22 | |
300 | 325 | 377 | 333 | 435 | 495 | 72 | 28 | 30 | 90 | 46 | 10 | 10 | 10 | 8-M20 | 89.37 | 90.02 | |
350 | 377 | 426 | 385 | 485 | 545 | 72 | 28 | 30 | 90 | 46 | 10 | 10 | 10 | 8-M20 | 99.74 | 100.3 | |
400 | 426 | 480 | 435 | 540 | 600 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 12-M20 | 114 | 114.8 | |
450 | 480 | 630 | 488 | 590 | 650 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 12-M20 | 124.1 | 124.7 | |
500 | 530 | 585 | 538 | 645 | 705 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 16-M20 | 139.3 | 140.5 | |
600 | 630 | 690 | 640 | 755 | 820 | 75 | 32 | 30 | 104 | 54 | 10 | 10 | 12 | 16-M24 | 197.2 | 198.2 | |
700 | 720 | 780 | 730 | 845 | 910 | 75 | 40 | 30 | 104 | 54 | 10 | 10 | 12 | 20-M24 | 222.6 | 223.7 | |
800 | 820 | 880 | 830 | 950 | 1020 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 280 | 282.3 | |
900 | 920 | 980 | 930 | 1050 | 1120 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 309.6 | 312.2 | |
1000 | 1020 | 1080 | 1030 | 1150 | 1220 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 24-M27 | 341.1 | 344 | |
注:1.訂貨時務必標明型號及墻壁厚度和插入管的外徑。 2.大口通徑特殊要求可按客戶要求制造。 3.本表尺寸為選擇標注,訂貨時歡迎咨詢。 |
3日,記者從西安市市政部門獲悉,西郊市政養護管理公司計劃于3月5日起對桃園西路(豐登路桃園路段)進行雨污水管道施工,預計工期91天。
桃園西路西起豐登路,東接桃園路,道路紅線寬18-25m,車行道寬7米,道路全長約590米。桃園西路全段只有一條d300mm污水管道,管徑較小,淤積嚴重,雨季易造成積水,無法滿足沿線群眾需求。
本次施工將廢除原污水管道,分別新建d600mm、d1000mm雨水管道及d500mm污水管道各一條。施工采取分段全封閉施工。 3月5日開始豐登路口至西電保育院段施工,待該段完工后,進行西電保育院至西電中學段的施工,很后進行西電中學至桃園路口段的施工。施工期間,請過往車輛提前擇路分流繞行。

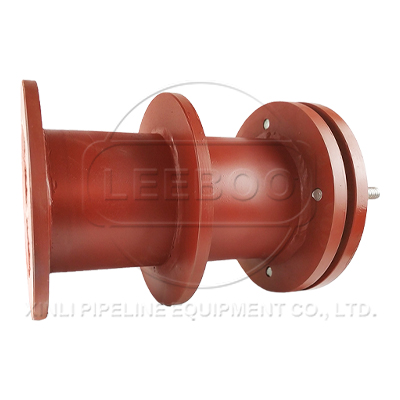

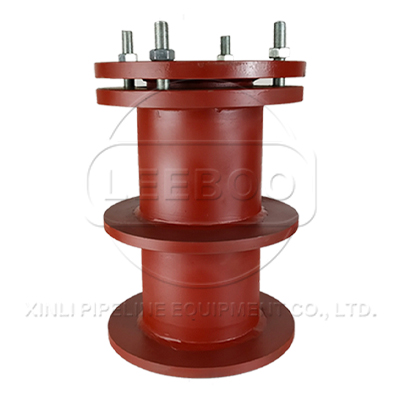

鞏義鑫利A柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件。柔性防水套管的外部焊接止水翼環,內部設有密封墊,法蘭內絲連接,根據管道安裝的實際情況設計訂制,用于墻體兩面都需要做防水,建議您使用柔性防水套管。比如潛水式水泵給排水系統管道墻體兩端都要給予防水處理,防止結構滲水。該項目采用我公司的防水套管產品能夠有效的提高管道穿墻處的穩定性和安全性。產品質量值得您的信賴。
