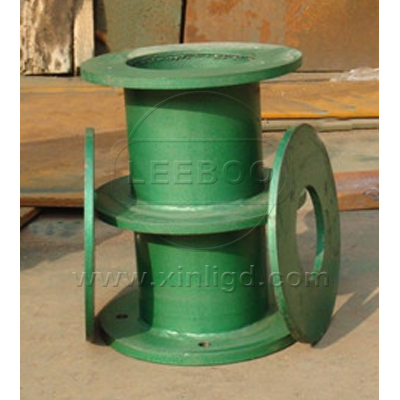

04FS02柔性密閉套管用于地下工程、化工、鋼鐵、建筑、化工、剛鐵、自來水、污水處理等單位。柔性密閉套管是為了解決有些地下工程需要管路穿墻而過,而通過處又有嚴密防水要求;還有些構筑物也需要管路穿墻而過,同時又限制 管路不能因溫度變化或外力產生伸縮和位移,更不允許管路在外在因素作用下產生振動而設計制作的。它的外殼一次性澆注在墻壁上,管子從套管中間通過,管子外徑與套管中間用填料密封,起到了防水和減振作用。
1、柔性密閉套管是按照~標準04FS02制造生產,材料采用Q235-A。
2、柔性填料材料:瀝青麻絲,聚苯乙稀板,聚氯乙烯泡沫塑料板。
3、密封膏:聚硫密封膏,聚胺脂密封膏。
安裝需注意:
1.穿管處混凝土墻厚應不小于200,否則應使墻壁一邊或兩邊加厚。加厚部分的直徑至少為D4+200。
2.鋼管和擋圈焊接后經鍍鋅處理,再施行與套管安裝。全部施行安裝后再施行擋板和固定法蘭焊接。

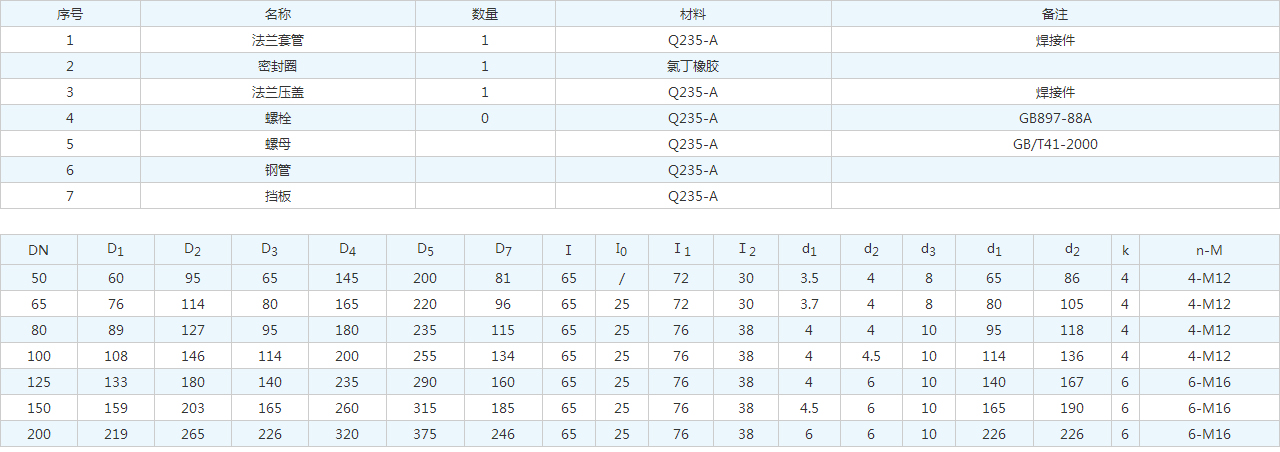

序號 | 名稱 | 數量 | 材料 | 備注 |
1 | 法蘭套管 | 1 | Q235-A | 焊接件 |
2 | 密封圈 | 1 | 氯丁橡膠 | |
3 | 法蘭壓蓋 | 1 | Q235-A | 焊接件 |
4 | 螺栓 | 0 | Q235-A | GB897-88A |
5 | 螺母 | Q235-A | 41-2000 | |
6 | 鋼管 | Q235-A | ||
7 | 擋板 | Q235-A |
DN | D1 | D2 | D3 | D4 | D5 | D7 | Ⅰ | I0 | Ⅰ1 | I2 | d1 | d2 | d3 | d1 | d2 | k | n-M |
50 | 60 | 95 | 65 | 145 | 200 | 81 | 65 | / | 72 | 30 | 3.5 | 4 | 8 | 65 | 86 | 4 | 4-M12 |
65 | 76 | 114 | 80 | 165 | 220 | 96 | 65 | 25 | 72 | 30 | 3.7 | 4 | 8 | 80 | 105 | 4 | 4-M12 |
80 | 89 | 127 | 95 | 180 | 235 | 115 | 65 | 25 | 76 | 38 | 4 | 4 | 10 | 95 | 118 | 4 | 4-M12 |
100 | 108 | 146 | 114 | 200 | 255 | 134 | 65 | 25 | 76 | 38 | 4 | 4.5 | 10 | 114 | 136 | 4 | 4-M12 |
125 | 133 | 180 | 140 | 235 | 290 | 160 | 65 | 25 | 76 | 38 | 4 | 6 | 10 | 140 | 167 | 6 | 6-M16 |
150 | 159 | 203 | 165 | 260 | 315 | 185 | 65 | 25 | 76 | 38 | 4.5 | 6 | 10 | 165 | 190 | 6 | 6-M16 |
200 | 219 | 265 | 226 | 320 | 375 | 246 | 65 | 25 | 76 | 38 | 6 | 6 | 10 | 226 | 226 | 6 | 6-M16 |
日前,記者從邯鄲市委辦公廳獲悉,魏縣投資30億元年產100萬噸高端緊固件項目開工。該項目由美途實業公司投資建設,主要生產螺栓、塑料尼龍漲栓、外墻保溫用錨栓及各類高、精、尖、異型緊固件的設計及制作,產品廣泛適用于建筑建造、機械制造、汽車航空等領域。項目建成后生產能力達100萬噸,年產值80億元人民幣,解決5000人就業。
此次鞏義鑫利作為該項目的主要防水套管供應商,產品質量經得起實踐的檢驗,剛性防水套管:套管外壁焊接防水翼環。根據設計院下發結構工程圖紙,提前將防水套管預埋于混凝土墻內,如果僅僅是考慮管道的穿墻,而不考慮穿墻后,墻體兩面的防水性能以及管道的位移變形,就可以選用剛性防水套管,多用于地下室,人防工程的墻體防水。魏縣緊固件項目采用了鞏義鑫利防水套管之后能夠有效地保護其管道線路的長久穩定運行。
