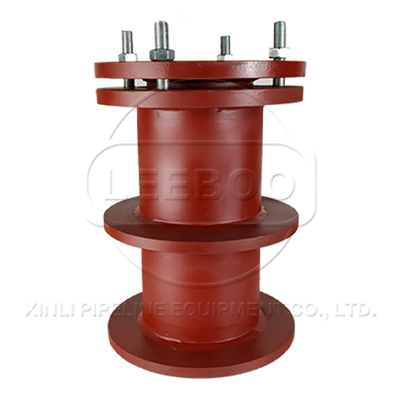

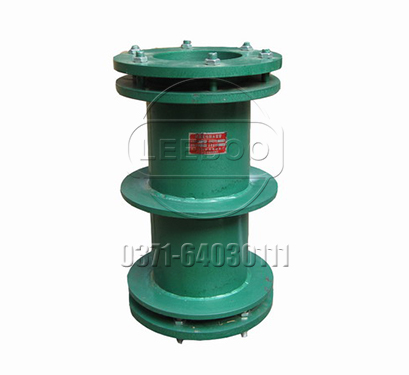

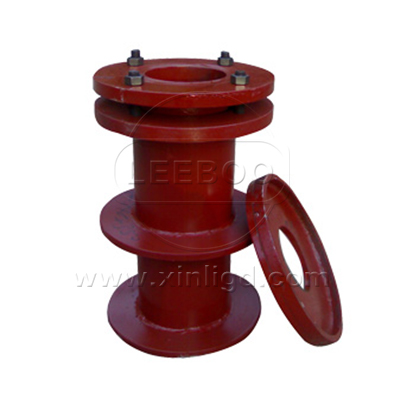

04FS02柔性密閉套管用于地下工程、化工、鋼鐵、建筑、化工、剛鐵、自來水、污水處理等單位。柔性密閉套管是為了解決有些地下工程需要管路穿墻而過,而通過處又有嚴密防水要求;還有些構筑物也需要管路穿墻而過,同時又限制 管路不能因溫度變化或外力產生伸縮和位移
1、柔性密閉套管是按照~標準04FS02制造生產,材料采用Q235-A。
2、柔性填料材料:瀝青麻絲,聚苯乙稀板,聚氯乙烯泡沫塑料板。
3、密封膏:聚硫密封膏,聚胺脂密封膏。
注:1.穿管處混凝土墻厚應不小于200,否則應使墻壁一邊或兩邊加厚。加厚部分的直徑至少為D4+200。
序號 | 名稱 | 數量 | 材料 | 備注 |
1 | 法蘭套管 | 1 | Q235-A | 焊接件 |
2 | 密封圈 | 1 | 氯丁橡膠 | |
3 | 法蘭壓蓋 | 1 | Q235-A | 焊接件 |
4 | 螺栓 | 0 | Q235-A | GB897-88A |
5 | 螺母 | Q235-A | 41-2000 | |
6 | 鋼管 | Q235-A | ||
7 | 擋板 | Q235-A |

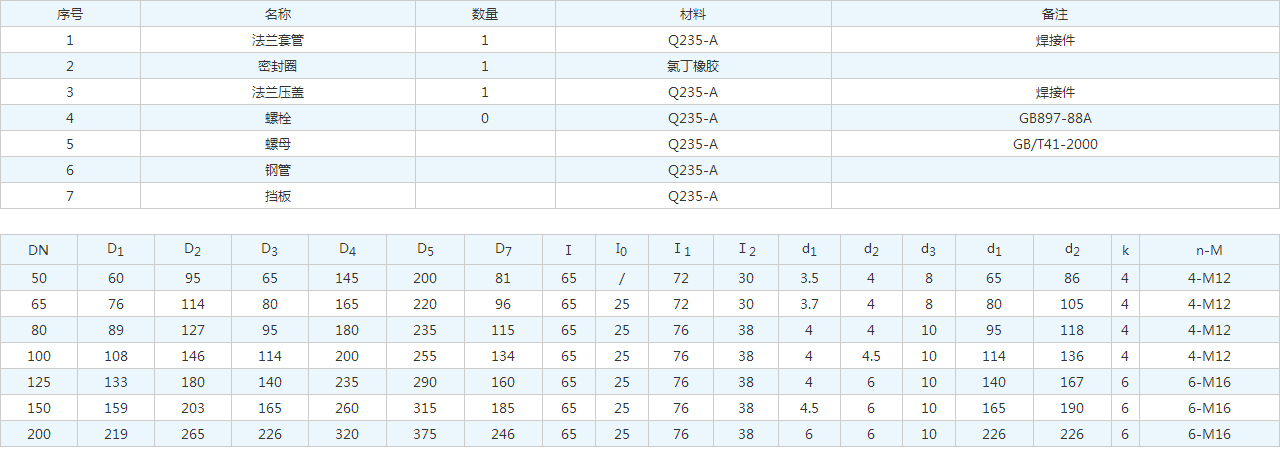

DN | D1 | D2 | D3 | D4 | D5 | D7 | Ⅰ | I0 | Ⅰ1 | I2 | d1 | d2 | d3 | d1 | d2 | k | n-M |
50 | 60 | 95 | 65 | 145 | 200 | 81 | 65 | / | 72 | 30 | 3.5 | 4 | 8 | 65 | 86 | 4 | 4-M12 |
65 | 76 | 114 | 80 | 165 | 220 | 96 | 65 | 25 | 72 | 30 | 3.7 | 4 | 8 | 80 | 105 | 4 | 4-M12 |
80 | 89 | 127 | 95 | 180 | 235 | 115 | 65 | 25 | 76 | 38 | 4 | 4 | 10 | 95 | 118 | 4 | 4-M12 |
100 | 108 | 146 | 114 | 200 | 255 | 134 | 65 | 25 | 76 | 38 | 4 | 4.5 | 10 | 114 | 136 | 4 | 4-M12 |
125 | 133 | 180 | 140 | 235 | 290 | 160 | 65 | 25 | 76 | 38 | 4 | 6 | 10 | 140 | 167 | 6 | 6-M16 |
150 | 159 | 203 | 165 | 260 | 315 | 185 | 65 | 25 | 76 | 38 | 4.5 | 6 | 10 | 165 | 190 | 6 | 6-M16 |
200 | 219 | 265 | 226 | 320 | 375 | 246 | 65 | 25 | 76 | 38 | 6 | 6 | 10 | 226 | 226 | 6 | 6-M16 |
