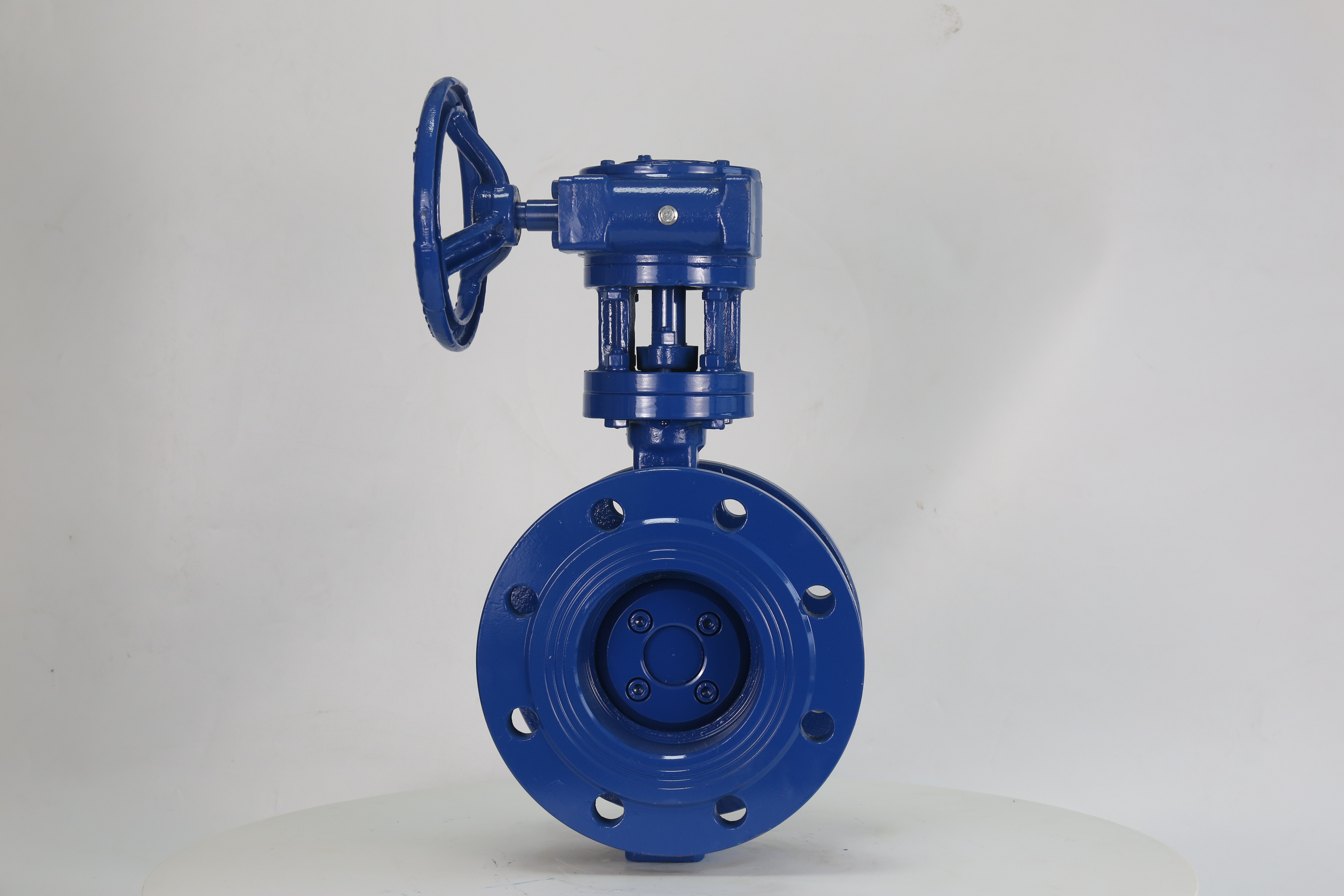

蝶閥型號編制方法(按順序):例如D343H-10C ,①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C 。
①蝶閥編制代號:D表示蝶閥;BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥。
②傳動形式代號:手動(省略)、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動;
③連接方式代號:4法蘭式、6焊接、7對夾式。
④結構形式代號:1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心。
⑤密封材料代號:H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工。
⑥壓力等級代號:10=PN1.0Mpa、16=PN1.6Mpa、25=PN2.5Mpa、40=PN4.0Mpa。PN是國內壓力的代號,MPA是壓力的單位。
⑦殼體材質代號:C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。
