補償量就是由于管道因溫度影響形變所需要留的余量,和鐵軌間要留余量是一個意思. 在這里主要指的是管道彈性元件的伸縮范圍,是指伸縮裝置拉伸、壓縮的總和。并以負號(-)表示拉伸,以正號(+)表示壓縮。
補償量就是由于管道因溫度影響形變所需要留的余量,和鐵軌間要留余量是一個意思.在管道的軸向補償情況下也指伸縮量,膨脹量。如果管道存在軸向,徑向,角向位移,一般使用補償量來表示。在這里主要指的是管道彈性元件的伸縮范圍。是指伸縮裝置拉伸、壓縮的總和。并以負號(-)表示拉伸,以正號(+)表示壓縮。
補償量的計算公式:補償量計算公式:X=a*L*△Tx 管道膨脹量a為線膨脹系數,取0.0133mm/mL補償管線(所需補償管道固定支座間的距離)長度△T為溫差(介質溫度-安裝時環境溫度)
舉例說明:某供熱管線,兩固定支架之間的直管線長度為50米,水溫為90度。安裝該
補償器時的環境溫度為15度。那么該段管線的管道膨脹量為:0.0133*50*(90-15)=49.875毫米。那么這個數值就是對管道彈性元件(也稱

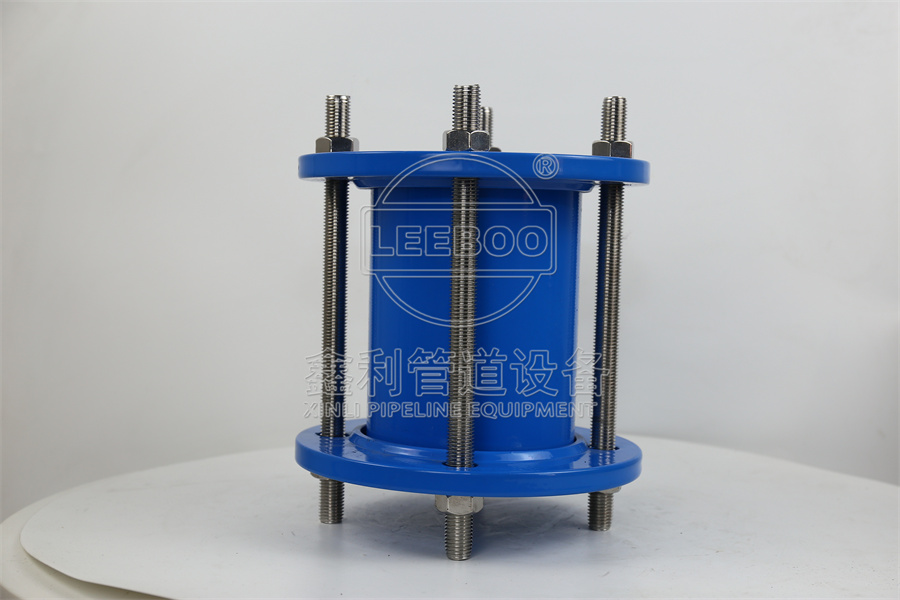

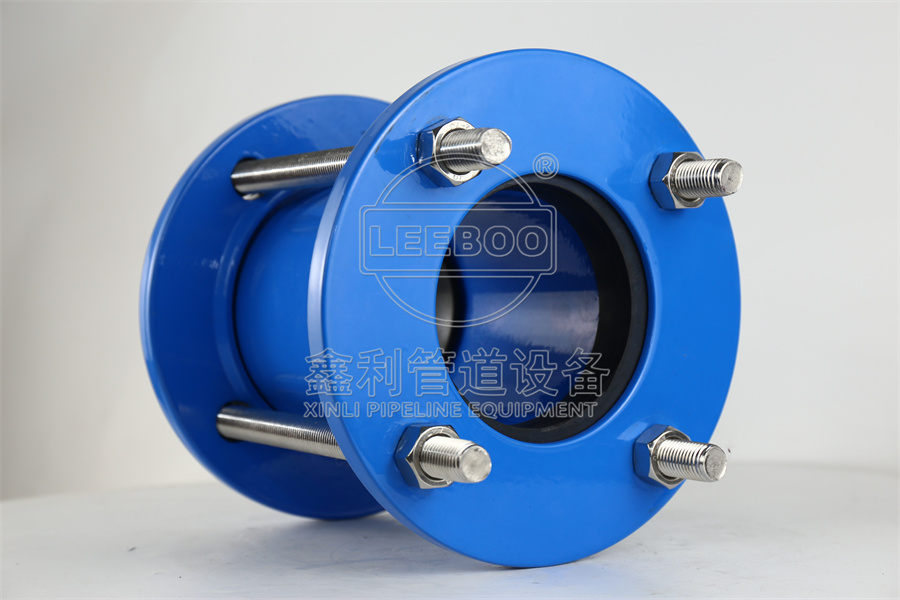

伸縮器,補償器,
膨脹節)補償量的很低要求。
