補償器在生產生活中很常見,下面我們就一起來認識下套筒補償器和
波紋補償器的優缺點吧!

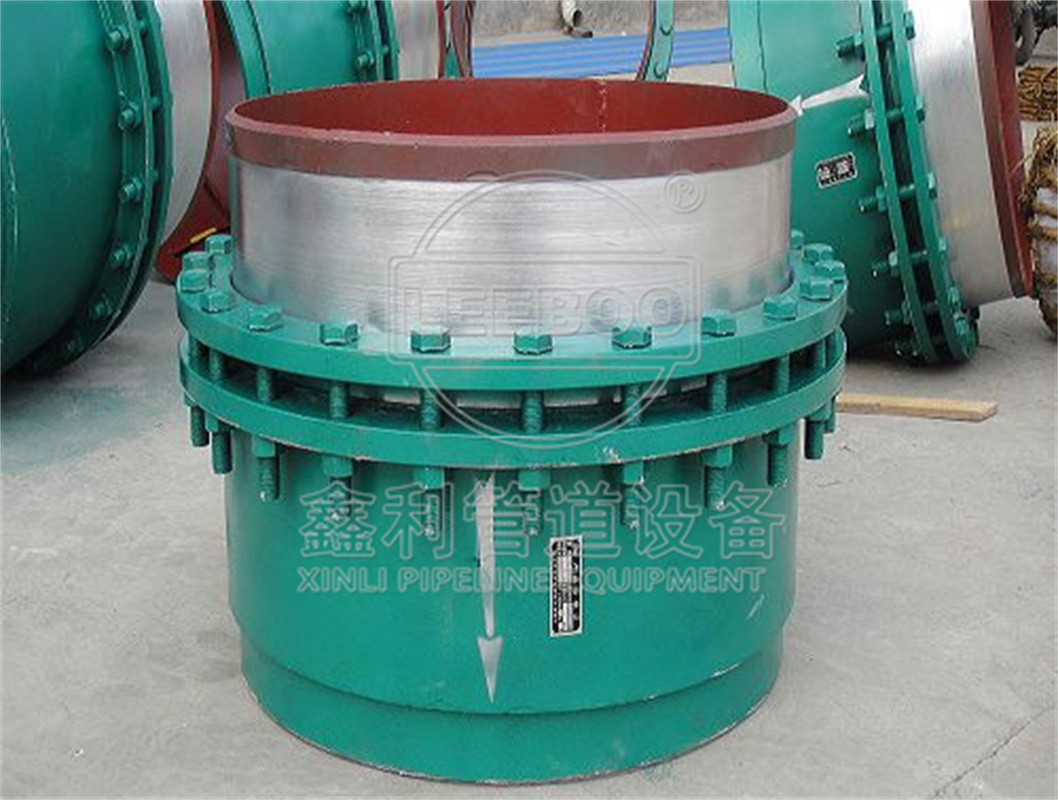

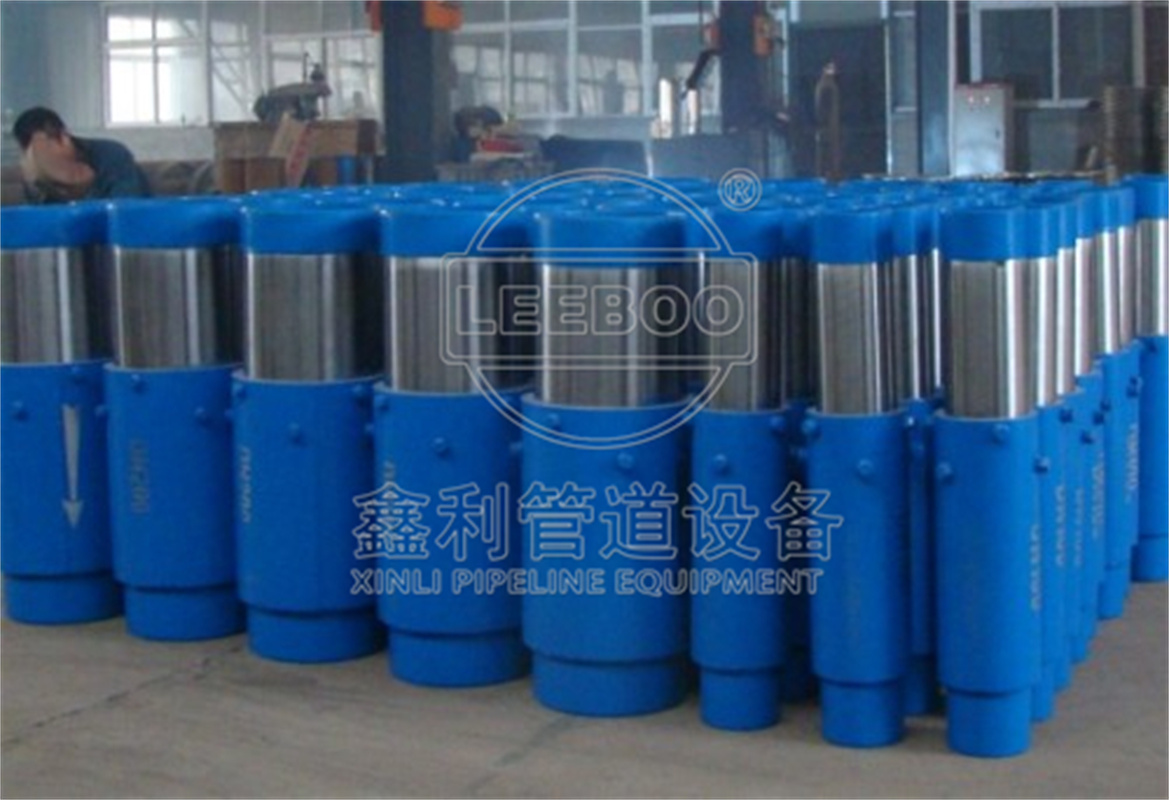

套筒補償器:它由外套管(外殼)與內套筒(芯管)組成,在內外兩管中間,設有密封裝置(填料:石棉管根或其他材料),芯管在受熱伸長時,沿軸線向外套管內移動。
套筒補償器的優點:補償能力大、結構簡單、制造成本低、流體阻力小,宜安裝在低支架管道上或用于有溝敷設。缺點:容易泄漏,日常維護工作量大,摩擦力大。
為了克服這種補償器存在的不足,目前出現了“柔性填料”套筒式補償器。根據移動方式不同,可分為單向作用套筒式補償器和雙向作用套筒式補償器。如果在套筒運行中出現泄漏,它可以在運行過程中向密封裝置注射柔性填料,即可止漏。其優點:密封性能可靠,補漏措施簡便,使用壽命延長,維護檢修簡單。

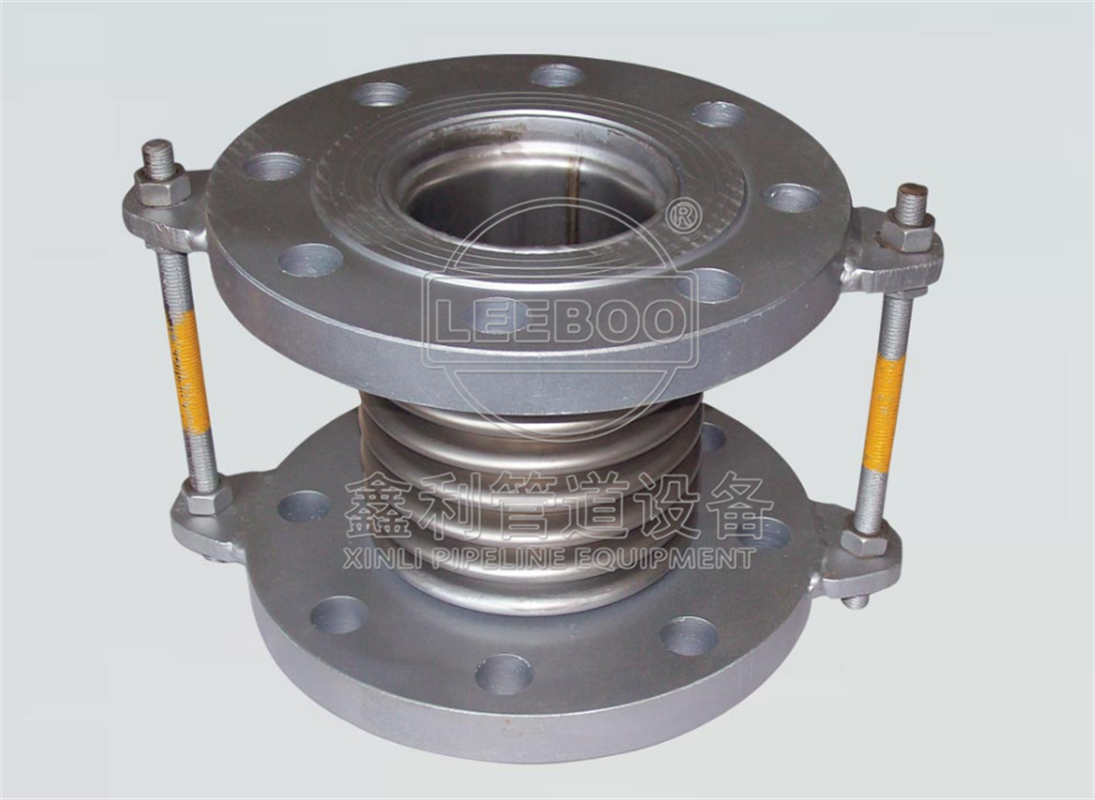

波紋補償器(亦稱
波紋管補償器):波紋補償器是由波紋管、接頭與其它配件組成。由于它的外部結構不同,因此,它可以吸收軸向位移、徑向位移以及吸收角位移。
波紋補償器的優點:工作可靠、結構緊湊。
缺點:生產成本高。
