非金屬
補償器也叫做非金屬
膨脹節,伸縮節,是由非金屬圈帶、金屬框架、壓條、導流筒、隔熱填料層等組成的,從名稱上就可以看出,非
金屬補償器的工作主體是非金屬?gòu)?fù)合材料,廣泛應用于鋼鐵廠、冶煉廠、石油化工廠、火力發電廠、水泥廠等排煙脫硫管道、除塵送風系統、空氣加熱、風機進出口等設備,可以吸收管道的熱膨脹量,吸收管道因溫度變化而產生的尺寸變化,還具有減震降噪的功能,從外形結構上主要分為圓形

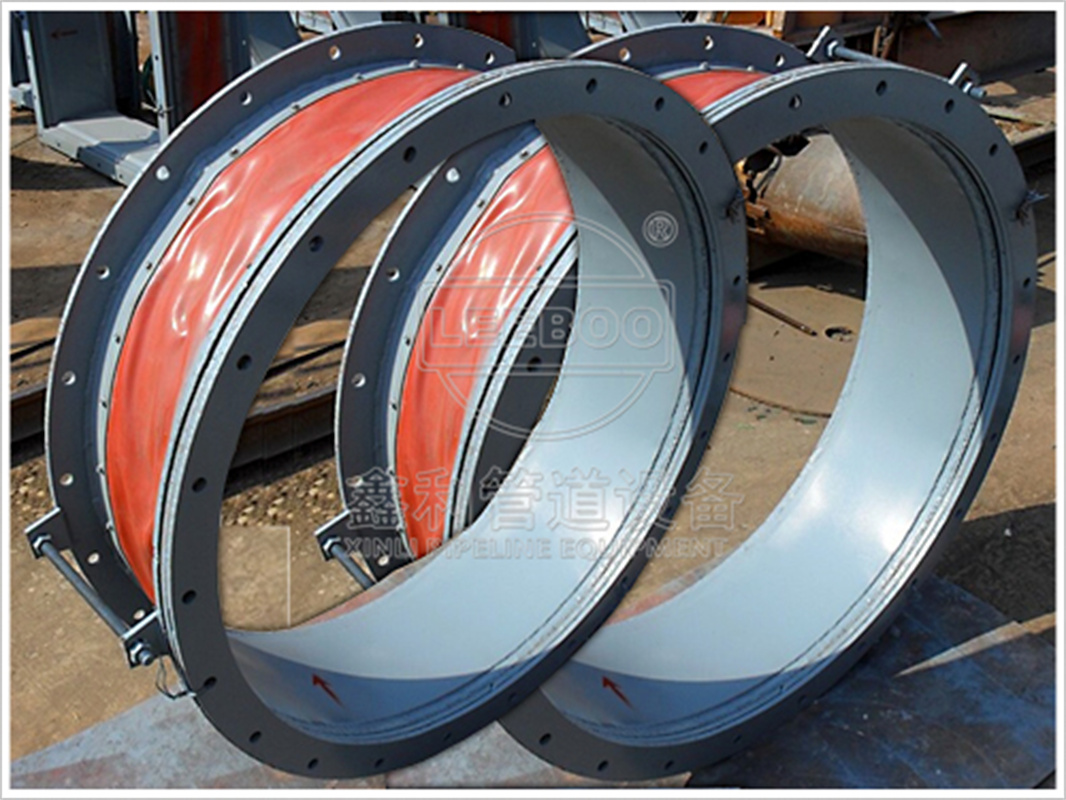

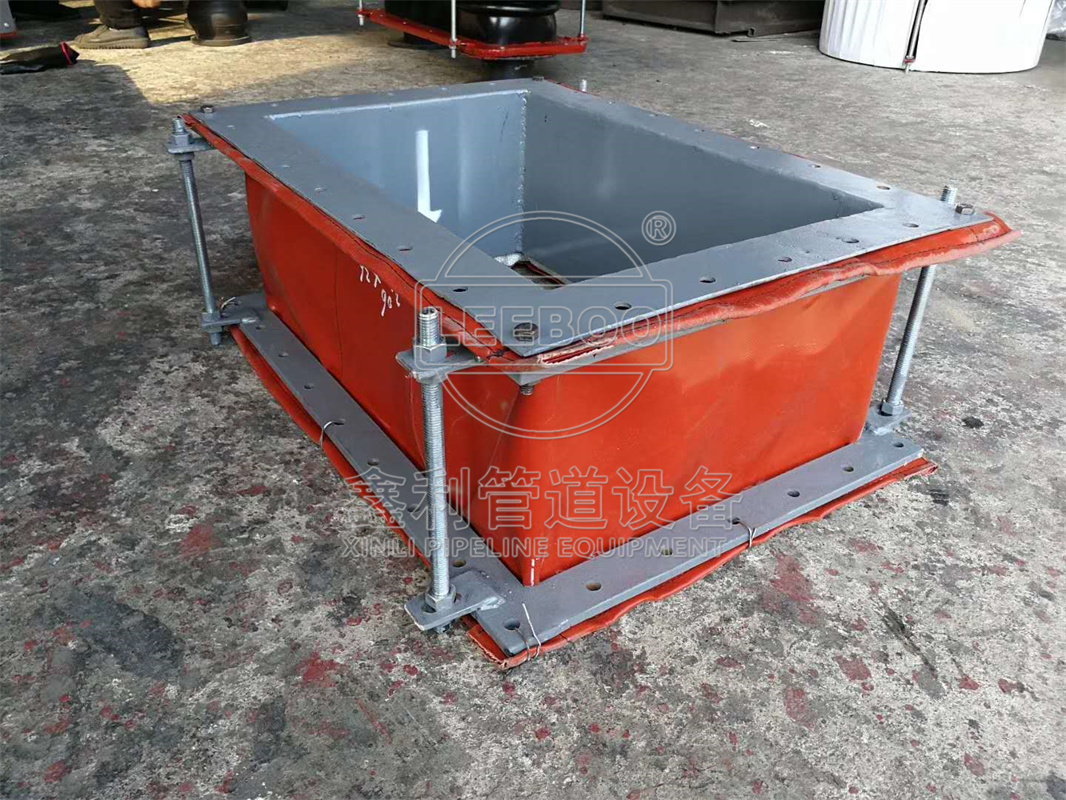

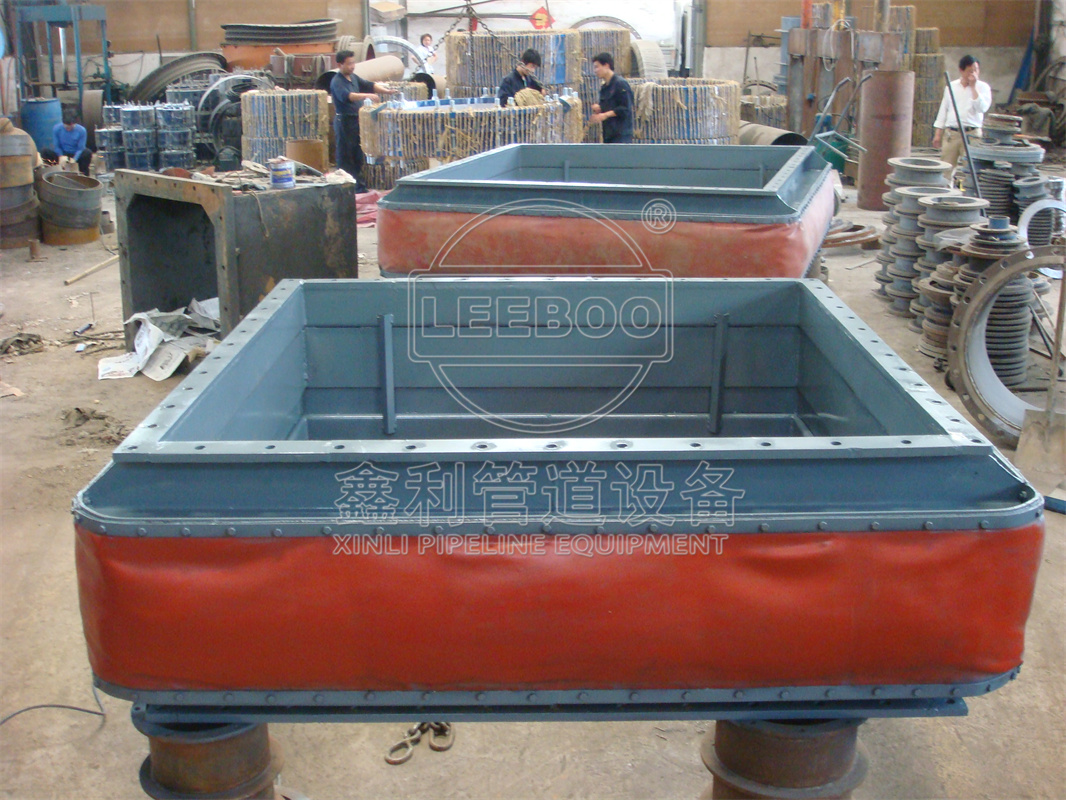

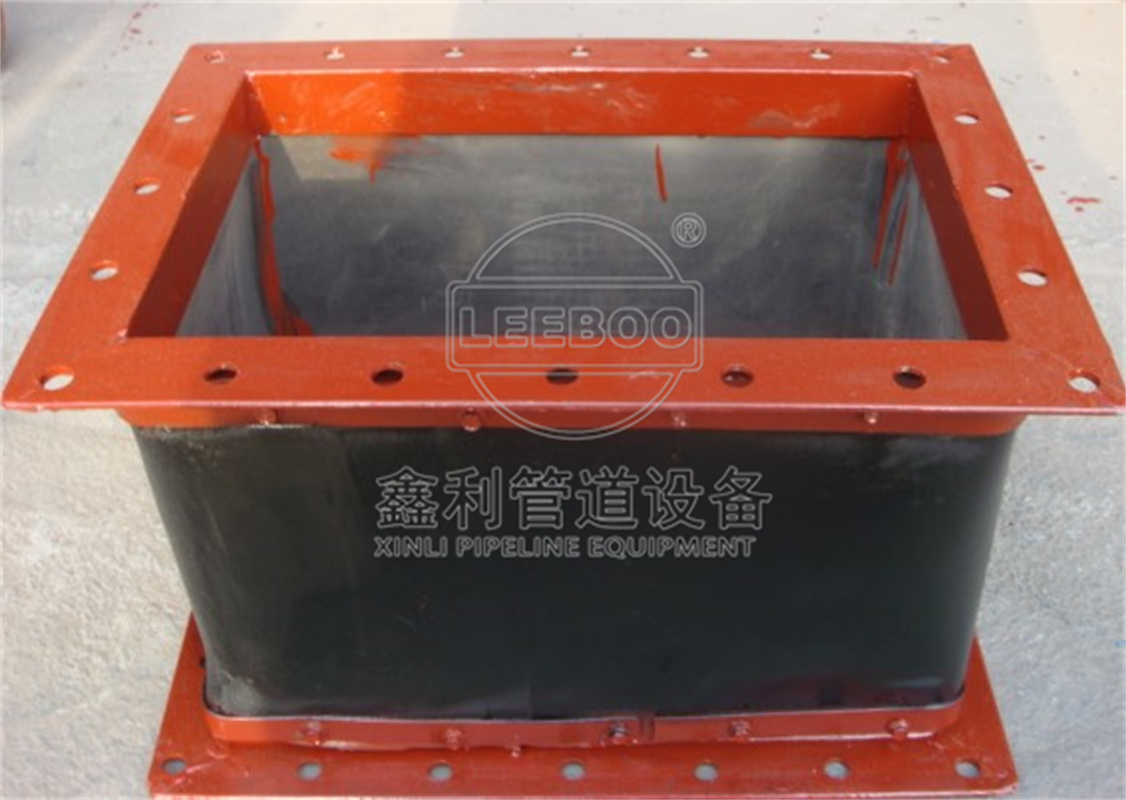

非金屬補償器、矩形非金屬補償器、天圓地方非金屬補償器。
非金屬補償器性能參數:
適用介質:空氣、煙氣及含塵氣體
適用壓力:-20~30KPa
適用溫度:≤450℃
非金屬補償器屬于定制產品,可以根據現場的使用工況以及介質溫度設計定做,那么非金屬補償器和金屬補償器到底有什么不同呢?下面就來為您介紹一下二者的不同以及非金屬補償器的優點:
1、從適用介質上來看,非金屬補償器主要適用于煙氣、熱風等低承壓管道,金屬補償器則適用于水、蒸汽等液體要求承壓的管道,煙風管道一般壓力都比較低,但是要求的補償量比較大,所以煙風管道一般都適用非金屬補償器,如果介質為水、蒸汽等液體時,要使用金屬補償器。
2、非金屬補償器和金屬補償器之間的區別是材質不同,工作主體不同,非金屬補償器的主要彈性原件是織物蒙皮,根據介質的特性以及溫度來決定具體的蒙皮材質以及層數,蒙皮材質一般由橡膠布、硅橡膠布、鋼絲網、無堿玻璃纖維等符合而成。而金屬補償器的工作主體是波紋管,利用波紋管的伸縮變形來吸收管道的熱膨脹。根據介質的溫度及壓力來選擇具體的波紋材質和波紋厚度。
非金屬補償器的特點是補償量大,同等高度下補償量大于金屬補償器,可以補償多方向的位移,性能優于只能單式補償?shù)慕饘傺a(bǔ)償器,由于纖維織物本身無力的傳遞,用非金屬補償器可以簡化支架設計,避免使用大的支架,這樣就節省了工程造價,便于安裝,維修方便,而且在設備檢修時,如果金屬框架沒有損壞,可以只更換蒙部分,操作簡單,是一款性價比非常高的產品,適用于各類煙風除塵管道。
