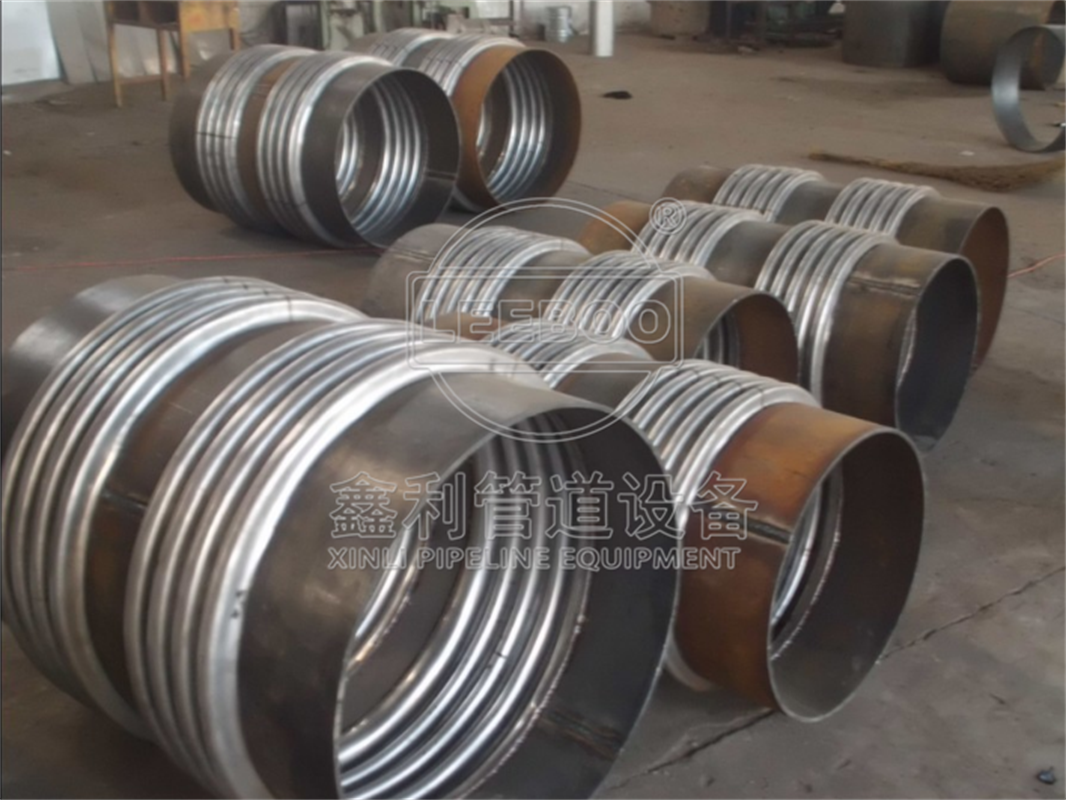

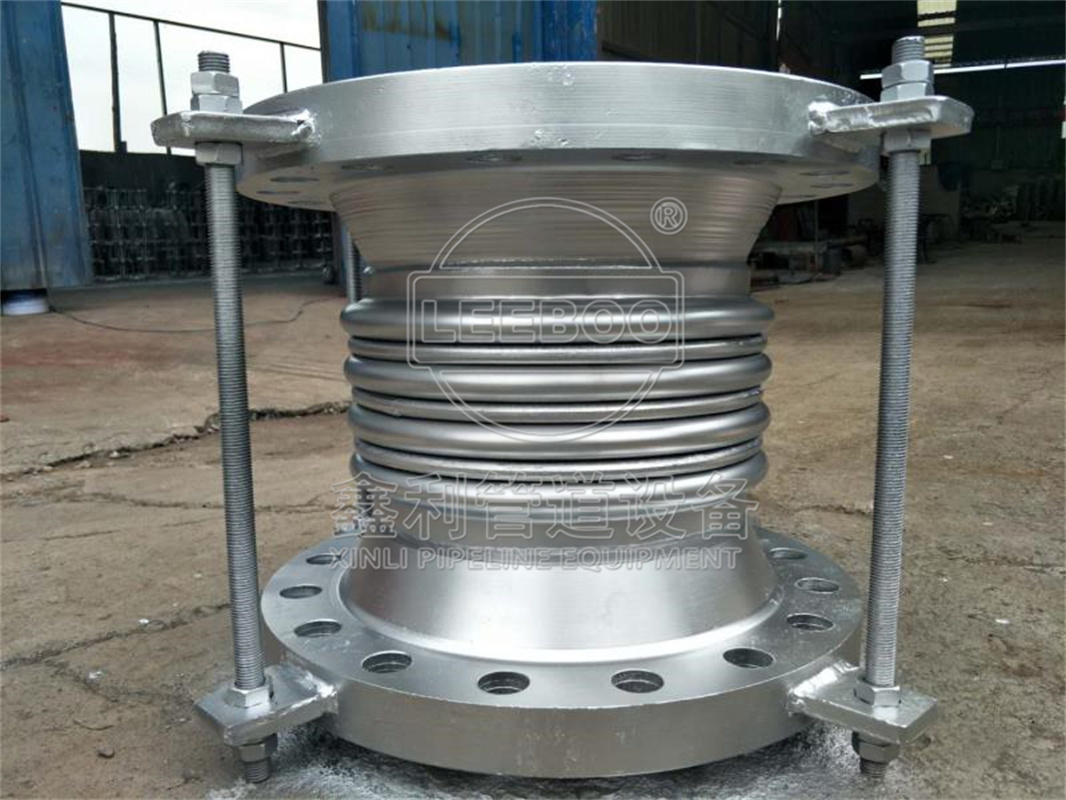

然而,在城市管網中,大多數管段是直段。因此,大多數城市管網采用軸式波紋管膨脹節。軸向波紋管膨脹節一般不能用于橫向位移補償,但可用于彎曲量小的管道的線性位移補償。在這種情況下,應避免在彎曲處使用膨脹節,很好在轉彎處設置固定支架。
在管網中,如果L形管段和Z形管段進一步細化和分解,它也可以變成多個直管段,并且只能選擇軸向型補償器。整個管道分為直管段。雖然這種設計可以解決管道的補償問題,也不是一個錯誤的設計,但它不是很好和很合理的設計。將L形管段和Z形管段分解成直管段需要通過添加固定支架進行分段,并且每個管段由軸向型補償器補償,使得支架的數量和膨脹節增加,施工成本增加。因此,橫向型波紋膨脹節廣泛用于L形管部分和Z形管部分。另外,由于橫向膨脹節具有較大的補償量,在彎管線(L形管段和Z形管段)中,經常使用橫向型波紋管膨脹節代替多個軸向型波紋管膨脹節。
確定膨脹節型號后,應根據實際使用情況確定膨脹節的補償量。波紋管膨脹節的額定補償量根據管段的位移量確定。在確定時,有時需要考慮容器和連接到管道的安裝支架的位移。波紋管膨脹節的額定補償量應該是真實的,不要考慮過大的安全系數。否則,膨脹接頭具有很大的柔韌性,并且膨脹接頭的穩定性變差。在實際應用中,膨脹節不穩定引起的事故遠大于疲勞損傷。
對于典型的直管段,軸向位移,張力或壓縮隨著其溫度的升高或降低而發生。具體補償量按以下公式計算:△L=a·L·(Tmax一Tmin)
其中ΔL是補償量, a是管道的熱膨脹系數; L是直管段的長度; Tmax-Tmin是溫差。
通常,產品制造商將由產品產生的金屬波紋管膨脹接頭的標稱壓力分成在300℃的特定溫度下的一系列壓力水平,例如0.1MPa,0.25MPa,0.6MPa,1.0MPa ,l.6 MPa,2.5 MPa等,可根據設計的很大工作壓力進行選擇,很大工作壓力略小于公稱壓力,以確保安全。
