波紋補償器的安裝和使用要求
發布時間:04-01瀏覽次數:389次所屬欄目:產品知識編輯:夜凡
導讀:

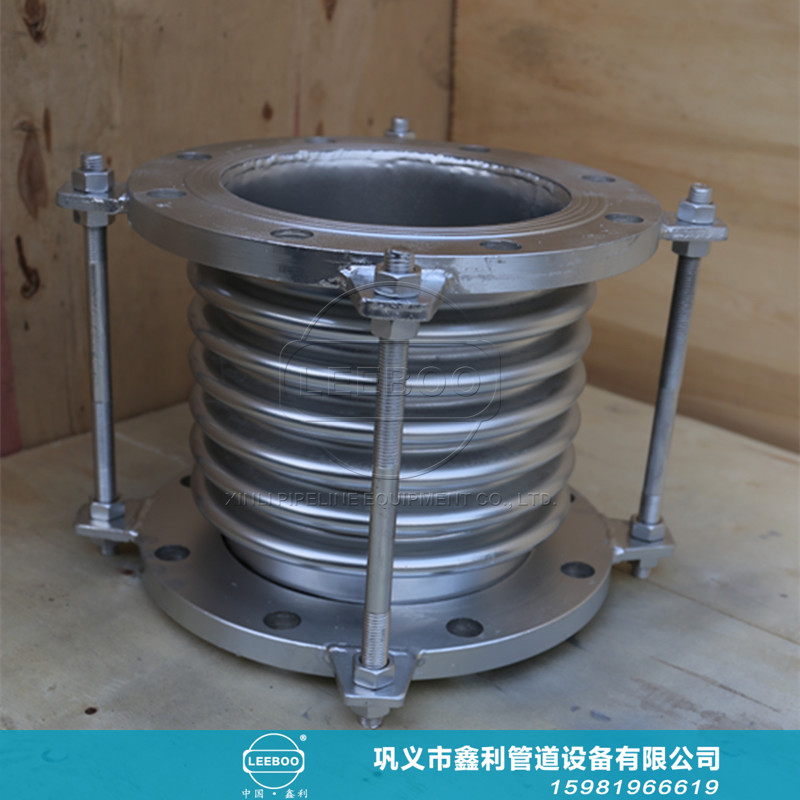

波紋補償器屬于補償元件范疇。利用其工作主體波紋管的有效伸縮變形,吸收管道、管道、容器等熱膨脹收縮等原因引起的尺寸變化,補償管道、管道、容器等的軸向、橫向、角向位移。
波紋補償器屬于補償元件范疇。利用其工作主體波紋管的有效伸縮變形,吸收管道、管道、容器等熱膨脹收縮等原因引起的尺寸變化,補償管道、管道、容器等的軸向、橫向、角向位移。還可以用來降噪減振。在現代工業中應用廣泛。
具體用途
波紋補償器可以補償軸向、橫向和角向,具有無推力、簡化支架設計、耐腐蝕、耐高溫、消聲減振等特點,特別適合熱風管道和煙塵管道。
工作原理
波紋補償器是利用波紋補償器彈性元件的有效伸縮變形,吸收管道、導管或容器熱膨脹收縮等原因引起的尺寸變化的補償裝置,屬于補償元件。它可以吸收軸向、橫向和角向位移。
波紋補償器的安裝和使用要求:
1、補償器在安裝前必;須檢查其型號、規格和配管配置情況,符合設計要求。
2、對帶套筒的補償器應注意使套筒的方向與介質方向一致,鉸鏈型補償器的鉸鏈旋轉平面應與移動平面一致。
3、需要冷的補償器,預變形使用的輔助部件必;須在配管安裝完畢后拆除。
4、嚴禁用波紋補償器變形的方法調整管道的設置差距,以免影響補償器的正常功能,降低壽命,增加管系、設備、支撐部件的負荷。
5、安裝過程中,焊渣不得飛濺到波殼表面,波殼不得受其他機械損傷。
6、管道安裝完畢后,應盡快拆除波紋補償器作為安裝運輸?shù)狞S;色輔助定位部件和緊固件,按設計要求將限位裝置調整到規定位置,使管道在環境條件下具有充分的補償能力。
7、補償器的所有活動部件不得被外部部件卡住或限制其活動范圍,必;須保證各活動部位的正常動作。
8、水壓試驗時,應加強安裝補償器管道端部的二次固定管架,以免管道移動或旋轉。對于用于氣體介質的補償器及其連接管路,應注意補水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。
9、水壓試驗結束后,應盡快排出殼體積水,迅速干燥殼體內表面。
10、與補償器波紋管接觸的保溫材料不含氯
