套筒
補償器的種類許多,一般有軸向型、橫向型、角向型、壓力均衡型等4類別12好幾個種類,各種各樣補償器的構造不一樣,對管道系統軟件熱膨脹的_補償方法及扭力尺寸也不一樣,因而務必進一步剖析管路是單一軸向熱補償還是在軸向、橫著、角向均有熱位移,再針對性地挑選可用的補償器。
施工安裝工:
1、在安裝補償器前要先查驗其型號、規格及管道配備狀況,務必合乎設計規定。
2、以便確保補償器安裝的平行度,先要鋪設好管道,隨后在準備安裝補償器的位置切割掉與預拉申后的補償器長短同樣的一段水管,再將補償器裝上焊接好。
3、配有補償器的管路,在支撐架,導向支架,滑動支架等按施工圖安裝結束以前,不可開展系統試壓,在開展按段試壓以前,應保證管段兩邊支撐架具備充足的強度,以確保管道與補償器穩定。管道試壓時,把補償器支撐桿兩邊螺帽鎖起來,補償器靠支撐桿作用力固定。
4、按置過程中,不得焊穿濺出到波殼容貌,不得波殼遭受其他機器毀傷。
5、管路按置結束后,應盡早拆卸套筒補償器上作為按置運送的黃色幫助定位構件及緊固件,并按計劃規定將限位裝置調到劃定部位,使管路在環境標準下有豐富的賠償本事。

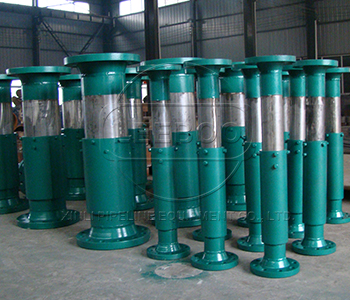

套筒補償器稱管式伸縮節,是熱流體管道的補償裝置,關鍵用以直線管道輔設后出現的軸向熱膨脹位移吸收補償,是一種直接安裝在運輸無腐蝕的單邊或多向流體的管道當中的補償器。套筒式補償器.普遍用以城區供暖,冶金,礦山,發電量,石油化工,建筑等行業的運輸管道中。關鍵有套筒(芯管),機殼,密封材料等組成。套筒式補償器在安裝應妥當存放,避免日曬雨淋和沙塵破壞。安裝時要查驗補償器的型號規格與設計是不是一致,產品表層應無磕傷,壓坑,比較嚴重生銹等危害產品品質的缺點。對一次性補償器制成品總長與樣版一致時,無須再拉申或縮小,如在伸縮式主管上的安裝道路標線有變化時,應調準后再開展安裝。對雙重?zé)o扭力補償器,務必示意圖中所注的介質流入安裝,當介質為蒸氣時,以防補償器內產生氣塞。為確保補償器2個方位的補償量相同,設計時一定將雙重補償器布局在2個支撐點正中間。與補償器兩邊相焊接的管道務必開展裂口解決,焊后按要求開展打壓試驗(試壓時應予以扭緊填充料室兩邊螺栓無泄漏才行)。運作 后,務必將填充料室兩邊螺栓再緊一次。
