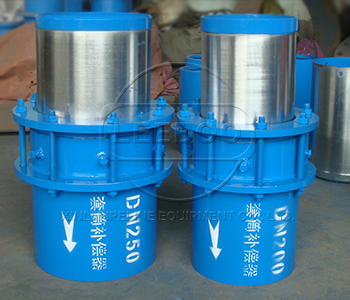

套筒
補償器也叫管式
膨脹節,選用新型的密封材料柔性石墨環,其具備強度大,摩擦系數?。?.04~0.10),不老化,效果好,維修方便、管道運作中,補償器滑動套筒禁止受外部側向扭力,應始終保證與管路軸向同心,并防止出現阻攔滑動套筒正常滑動的狀況。
套筒補償器適用介質工程壓力≤4.5CPa,介質溫度-190℃~630℃。
套筒補償器選用新型的密封材料柔性石墨,其具備強度大,摩擦系數?。?.04~0.10),不老化,效果好,維修方便等特點。
套筒補償器的使用期大,疲勞壽命與管道相當?;瑒颖韺咏?jīng)特殊處理,在鹽水、鹽溶液等環境下耐腐蝕性能好,比奧氏體不銹鋼高50倍之上。另外,多年以后因損壞造成 密封效果減弱時,在彈簧支撐力的壓力下自動修補而不影響再次應用。套筒式補償器對氯離子成分無規定,非常適用介質或周圍環境氯離子超標的系統上。
套筒補償器分單向型和雙向型補償結構,雙向型特點是無論介質從補償器何端注入,其補償器兩端的滑動套筒一直自由滑動,做到雙向補償作用,加大補償量。
直埋型套筒式補償器能直埋于地下,安裝時并不設定維修井,工程預算低。套筒補償器適用平行線鋪裝的管道,由內墊、外衣、止回注料組成、尾套、填料腔、導向軸承等組成。
套筒補償器結構特點:
(1)根據內墊沿管道軸線方向中相對的滑移運動,吸收管道的熱態伸展的熱冷減少,來釋放管道的熱應力。
(2)特殊密封膠根據止回注料咀引入,使內處套之間在均衡的密封壓力下完成滑動密封。
?。?)借助導向軸承承擔管道的側向力,實現內、處套相對運動的高同軸度,避免擦破電鍍工藝內墊,使管道運作情況下的密封更靠譜、耐久度。
?。?)內墊伸進外衣有名采用堅固的防滑脫設計,使產品更具有穩定性。
