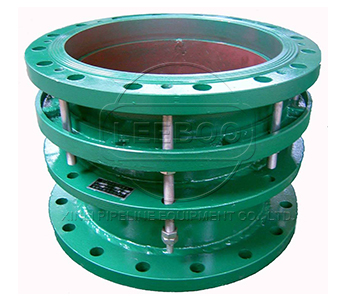

雙法蘭限位
伸縮器是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套
伸縮接頭原有性能的基礎上增設限位裝置,在大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮,一旦超過其大伸縮量就起到限位,確保管道的安全運行,特別適用于有振動或有一定斜度及拐彎的管路中的連接。
單法蘭限位伸縮接頭又稱BF伸縮接頭。是由松套伸縮接頭和一個限位短管組合而成。單法蘭松套限位伸縮接頭使用于一邊與法蘭連接 ,一邊與管道焊接,安裝時調整產品兩端與管道或法蘭的安裝長度,對角均勻擰緊壓蓋螺栓,再調整好限位螺母,這樣就能讓管道在伸縮量 范圍內可以自由伸縮,鎖定伸縮量,管道的安全運行。
雙法蘭伸縮接頭的安裝規范:
1.先把中間壓蓋螺母松開,使密封圈處于幾乎不能工作狀態,然后再調整短管,調整的尺寸按1/2ΔL為比較合適,再調整好接頭,并去掉螺柱的一個螺母,使管道通心,并使螺柱的頭對準管道法蘭孔,便可進行一端安裝。
2. 螺母加壓要對稱,逐步扭緊。
3. 再安另一端法蘭,方法類推。
4. 對稱逐漸壓緊壓蓋螺母,以適為可。
5. 工作時,發現局部密封不嚴,可在局部壓緊壓蓋螺母 ,以不泄漏為止,兩端密封不嚴,逐步擰緊法蘭兩端螺母,至不漏為止。
雙法蘭限位伸縮接器廣泛的應用到管路中,發揮著很重要的作用,在安裝時候一定要規范安裝,才可以更持久的使用。
