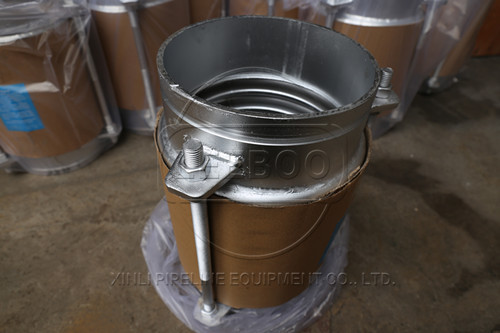

導流筒也稱為內襯筒,是波紋膨脹節的主要部件之一。導流筒作用在沖刷力較強的管道膨脹節時,使膨脹節內流動的介質較為平穩,減少高速流體流經波紋管,可以起到耐磨作用,使波紋管免受介質沖刷,起到延長膨脹節使用壽命的作用可以在膨脹節里起到導流作用。
另外導流筒的導向作用,可避免膨脹節在吸收管道變形時造成的波紋管失穩現象,在沖刷力較強的管道膨脹節內,導流筒可以起到防沖刷、起耐磨作用,使波紋管免受介質直接沖刷,從而起到保護波紋管的作用,使膨脹節達到其正常的使用壽命和作用。
但安裝導流筒后,介質直接沖擊導流筒,當導流筒結構設計不合理時,有可能造成導流筒整體脫落或部分脫落。整體脫落主要發生在管道介質流速較高和有振動的情況下。安裝有導流筒的膨脹節,由于其過流端面突然變小,介質流速加大,此時會對導流筒固定端的焊縫進行猛烈沖擊,當焊縫強度不夠或存在應力集中時,焊口脫開,導流筒整體被吹脫落。部分脫落主要發生在導流筒材料為不銹鋼厚度又比較?。?-2MM)時,由于材料韌性較差,導流筒活動端受氣流沖刷嚴重,發生高頻振動,后導致撕裂,部分發生脫落。
在實際工作中我們的設計導流筒都必須嚴格按照標準進行了設計計算,嚴格按設計要求制造加工。更多詳細的產品知識歡迎撥打我們的服務熱線0371-64010333,同時您也可以登陸我公司的官方網站http://xinligd.com進行查詢!
