矩形膨脹節結構設計解析
發布時間:12-11瀏覽次數:890次所屬欄目:行業新聞編輯:夜凡
導讀:

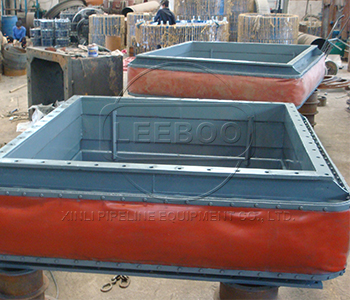

矩形膨脹節廣泛用于矩形截面的管道、容器設備接管和表面冷凝器上,其特點是截面大、壓力低、溫度高。按結構類型可分為單式軸向型、鉸鏈型、復式成能型和滑槽型膨脹
矩形膨脹節廣泛用于矩形截面的管道、容器設備接管和表面冷凝器上,其特點是截面大、壓力低、溫度高。按結構類型可分為單式軸向型、鉸鏈型、復式成能型和滑槽型膨脹節。兩只滑槽型膨脹節用中間接管連接組 合成復式膨脹節,可吸收軸向和橫向兩向位移。鉸鏈型膨脹節可吸收角位移;兩個單式鉸鏈型可組成復式鉸鏈型,用以吸收單面橫向位移,鉸鏈構 件可設在波紋管外側,亦可設在內側其外形尺寸較小。復式成能型膨脹節可吸收三向位移。
矩形膨脹節的總體結構:單式軸向型矩形膨脹節因?yàn)榫匦谓孛孑^大,總體剛度、強度較小,須設置加強件,此外還設導向結構,尺寸更大時,這種導向結 構數量會更多,以保證膨脹節工作時活動自如,正確吸收熱位移;沿法蘭框架還設置若干支撐件,用以支撐整個膨脹節的重量,形成一個活動框架 ,既提高整個膨脹節的結構的剛性、穩定性和可靠性,又可減少波紋管的橫向彎曲應力和撓度。為在運輸過程中的安全性,還須設置若干個裝運支 架,當膨脹節在現場安裝在管道之后再予拆除,保證膨脹節工作時具有補償位移的能力。矩形膨脹節的波紋形狀常用的為“V”形和“U”形波。
以上內容是由我們鑫利管道設備有限公司技術部人員為您總結提供,希望對您有所幫助!
