鴨嘴閥品種多樣,所以它們的構造也有所不同,鴨嘴閥分法蘭式鴨嘴閥,鑲嵌式鴨嘴閥,套接式鴨嘴閥,內置式鴨嘴閥。每種都有自己的設計要點,今天我們先來講一下卡箍式套接式鴨嘴閥的設計要點。

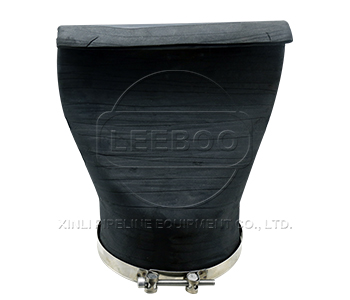

卡箍式套接式鴨嘴閥的設計原理:1、卡箍式套接式鴨嘴閥采用100%彈性橡膠結構,卡箍為不銹鋼或耐磨耐腐蝕材料;免維護,防止倒灌,固體顆??ㄈ芫o密關閉;不會在開啟及關閉時凍結;開啟水頭損失少;為客戶的特殊要求定制,經久耐用,使用壽命長。2、套接式鴨嘴閥在閥體安裝部位采用套筒設計,套入配套的連接管道,管道與套筒內壁可涂加水工膠密封,并采用金屬卡箍。卡箍卡口之間應適當加墊墊片,緊固連接螺栓,若采用輔助襯管,連接時,輔助襯管與預留管道密封焊接,注意當公稱通徑大于DN800時,由于閥體重量較大,加之工作時,閥體腹腔中大量余水及水流沖擊,須增加一支承拉桿。將閥體長期穩(wěn)固吊起(DN800以上閥體都留有吊環(huán))。
安裝時的注意事項:需特別注意介質流動方向,應使介質正常流動方向與閥體上指示的箭頭方向相一致,否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。以及止回閥關閉時,會在管路中產生水錘壓力,嚴重時會導致閥門、管路或設備的損壞,尤其對于大口管路或高壓管路,故應引起止回閥選用者的高度注意。直通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動。
