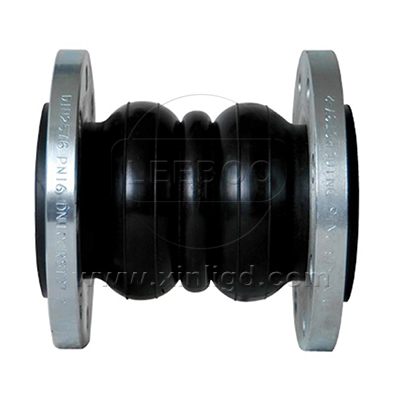

船用橡膠接頭又叫橡膠軟接頭,橡膠接頭,橡膠柔性接頭,橡膠彈性接頭,減振器,管道減震器等.是一種高彈性,高氣密性,耐介質性和耐氣候性的管道接頭。該產品利用了橡膠的彈性、高氣密性、耐介質性、耐候性和耐輻射性等有點,采用高強度、冷熱穩定性強的聚酯簾子布斜交與之復合后,經過高壓、高溫模具硫化而成。

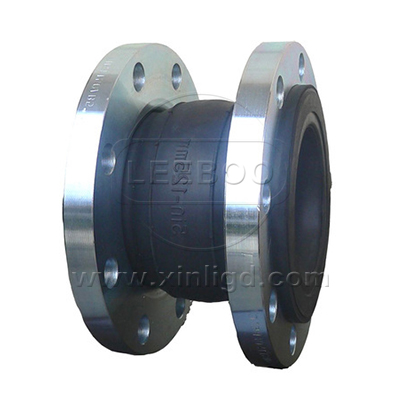

船用橡膠接頭系用于金屬管道之間起撓性連接作用的中空橡膠制品。由內外層膠、簾布層和鋼絲圈組成管狀橡膠件,經硫化成型后再與金屬法蘭或平行接頭松套組合而成。此產品可降低震動及噪聲,并可對因溫度變化引起的熱脹冷縮起補償作用,廣泛應用于各種管道系統。該產品是鑫利公司采用氣吹模具新工藝制造,系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品,具有耐壓高、彈性好、位移量大、減振降噪效果好,安裝方便等特點??蓮V泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。船用橡膠接頭的特點:內部致密度高、能承受較高壓力、彈性變形效果好。船用橡膠接頭的優點:減震、降噪、輕巧、~。船用橡膠接頭的用途:與泵、閥門的連接,特別適用于震動較大、冷熱變化頻繁的管線。

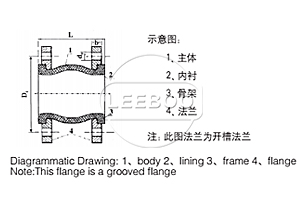

序號 No. | 部位 Part | 材料 Material |
1 | 主體 Body | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM) |
2 | 內、外襯 Inner & Outer Rubber | 天然橡膠(NR) 氯丁橡膠(CR)丁基橡膠(IIR) 丁腈橡膠(NBR)氟橡膠(FKM)三元乙丙橡膠(EPDM)聚四氟乙烯(PTFE) |
3 | 主體骨架 Body Carcass | 尼龍簾布 Nylon cord fabric |
4 | 增壓環 Reinforcing Ring | 多股鍍銅鋼絲 Multi-strand coppering steel wire |
5 | 法蘭 Flange | 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
項目Item |型號Medol | KXT-1 | KXT-2 | KXT-3 | A、如介質油,酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering |
工作壓力MpaWoring pressure | 1.0(10) | 1.6(16) | 2.5(25) | |
爆破壓力Mpa Burst Pressure | 2.0(20) | 3.0(30) | 4.5(45) | |
真空度 Kpa Vacuum | 53.3(400) | 86.7(650) | 100(750) | |
適用溫度℃Applicable Temperature | -20℃~+115℃(特殊可達-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions) | |||
適用介質Applicable Medium | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type |
公稱通徑DN Nominal Diameter (mm) |
長度 LengthLmm |
軸向位移 Axial displacement mm |
橫向位移 Haorizontal isplacement mm |
偏轉角度 Angular deflection(a1+a2)° |
||
mm |
英寸inch |
伸長Extension | 壓縮Compression | |||
32 | 1.25 | 95 | 6 | 9 | 9 | 15 |
40 | 1.5 | 95 | 6 | 10 | 9 | 15 |
50 | 2 | 105 | 7 | 10 | 10 | 15 |
65 | 2.5 | 115 | 7 | 13 | 11 | 15 |
80 | 3 | 135 | 8 | 15 | 12 | 15 |
100 | 4 | 150 | 10 | 19 | 13 | 15 |
125 | 5 | 165 | 12 | 19 | 13 | 15 |
150 | 6 | 180 | 12 | 20 | 14 | 15 |
200 | 8 | 210 | 16 | 25 | 22 | 15 |
250 | 10 | 230 | 16 | 25 | 22 | 15 |
300 | 12 | 245 | 16 | 25 | 22 | 15 |
350 | 14 | 255 | 16 | 25 | 22 | 15 |
400 | 16 | 255 | 16 | 25 | 22 | 15 |
450 | 18 | 255 | 16 | 25 | 22 | 15 |
500 | 20 | 255 | 16 | 25 | 22 | 15 |
600 | 24 | 260 | 16 | 25 | 22 | 15 |
700 | 28 | 260 | 16 | 25 | 22 | 15 |
800 | 32 | 260 | 16 | 25 | 22 | 15 |
900 | 36 | 260 | 16 | 25 | 22 | 15 |
1000 | 40 | 260 | 18 | 26 | 24 | 15 |
1200 | 48 | 260 | 18 | 26 | 24 | 15 |
1400 | 56 | 350 | 20 | 28 | 26 | 15 |
1600 | 64 | 350 | 25 | 35 | 30 | 10 |
1800 | 72 | 350 | 25 | 35 | 30 | 10 |
2000 | 80 | 350 | 25 | 35 | 30 | 10 |
2200 | 88 | 400 | 25 | 35 | 30 | 10 |
2400 | 96 | 400 | 25 | 35 | 30 | 10 |
2600 | 104 | 400 | 25 | 35 | 30 | 10 |
2800 | 112 | 400 | 25 | 35 | 30 | 10 |
3000 | 120 | 400 | 25 | 35 | 30 | 10 |
注:1、特殊要求可按用戶圖紙制作,可選配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品,管道必須有固定支撐或固定托架,否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭,對應法蘭應是閥門法蘭。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally,other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges |
