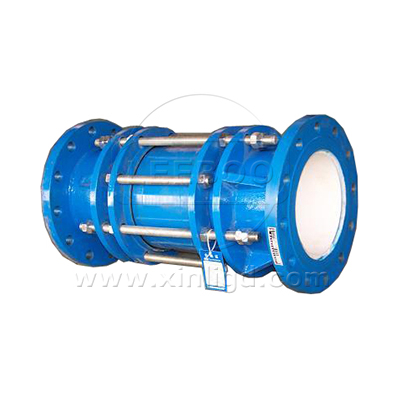

壓蓋限位伸縮接頭是由松套伸縮接頭和兩個限位短管組合而成。
壓蓋限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞,壓蓋限位伸縮接頭主要用于在允許位移范圍內吸收軸向位移和緩解軸向壓力推力的管道松套連接。
壓蓋限位伸縮接頭的特點:壓蓋限位伸縮接頭伸縮量大,(10mm-25mm)安裝簡單方便,使用壽命長(使用壽命長達20年-30年)維修方便。
壓蓋限位伸縮接頭的連接方式:
壓蓋限位伸縮接頭管道兩邊以焊接的方式連接。
壓蓋式限位伸縮接頭的安裝方法:
壓蓋限位伸縮接頭兩邊均與管道焊接,壓蓋限位伸縮接頭在安裝時松開壓蓋螺母,調整至安裝長度后把兩端的短管與管道焊接,后用對角法均勻擰緊螺母,調整好防脫螺母即可。鑫利管道專業生產伸縮器,進口好的原料與設備,很好的人才與技術,產品質量過硬符合~標準,產品的每一步都經過了嚴格的檢驗與檢測,專業致力管道行業三十年,質量值得您的信賴。
BY(SSJB-2)壓蓋松套限位伸縮接頭的兩端由法蘭套管組成,大大提高了管道線路連接處的穩定性。主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接,加上本身具有良好的補償管道位移的特點還能實現降振減噪的功能,產品本身的優勢簡直是無可挑剔。
1伸縮量大、安裝簡單方便。
2結構獨特,性能穩定,使用壽命長(使用壽命長達10—30年)、維修方便。
3良好的補償管道位移的特點還能實現降振減噪的功能。

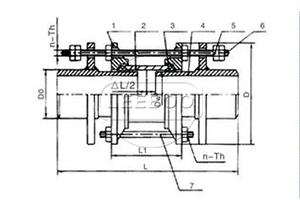

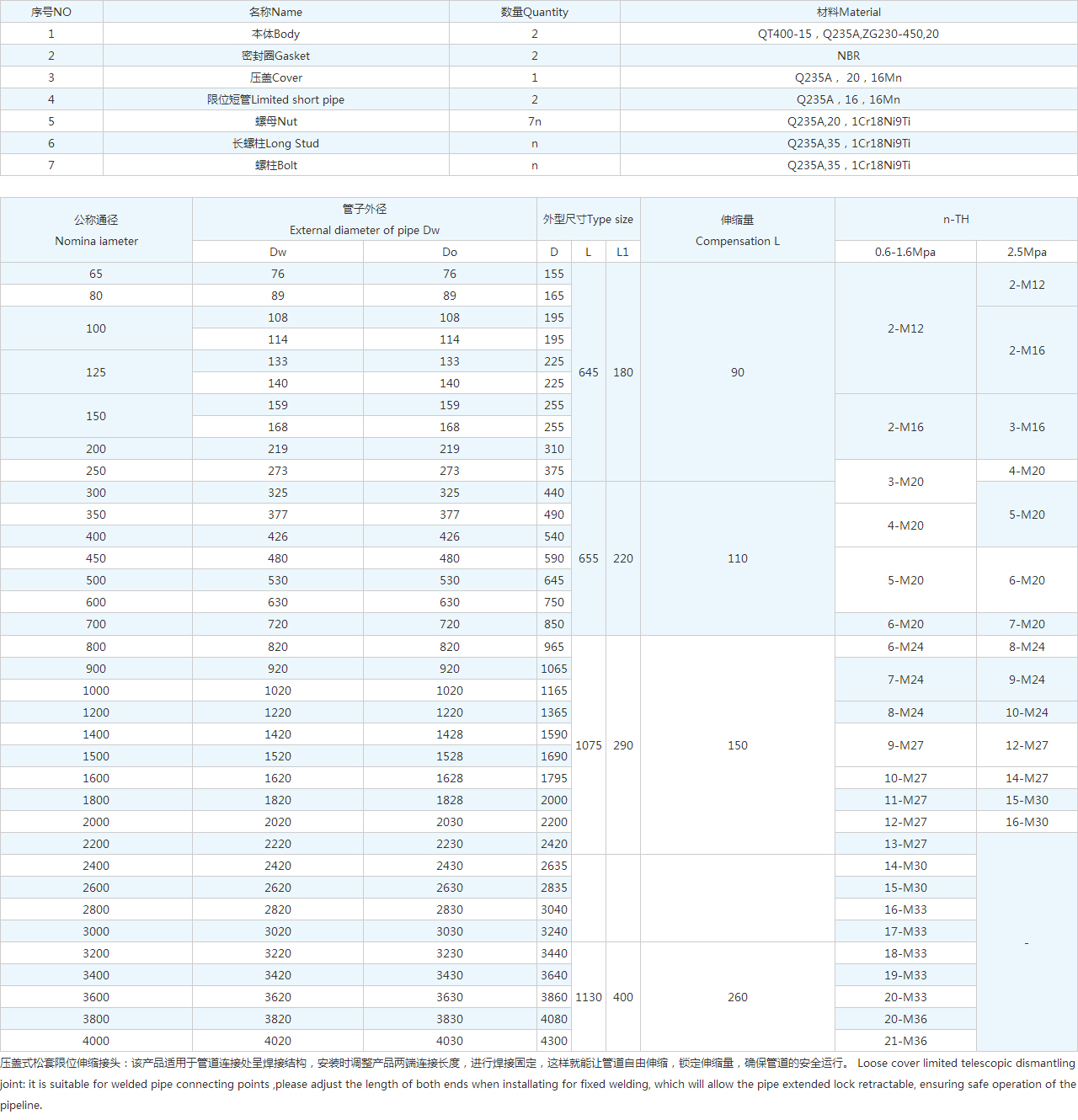

序號NO | 名稱Name | 數量Quantity | 材料Material |
1 | 本體Body | 2 | QT400-15,Q235A,ZG230-450,20 |
2 | 密封圈Gasket | 2 | NBR |
3 | 壓蓋Cover | 1 | Q235A, 20,16Mn |
4 | 限位短管Limited short pipe | 2 | Q235A,16,16Mn |
5 | 螺母Nut | 7n | Q235A,20,1Cr18Ni9Ti |
6 | 長螺柱Long Stud | n | Q235A,35,1Cr18Ni9Ti |
7 | 螺柱Bolt | n | Q235A,35,1Cr18Ni9Ti |
公稱通徑 Nomina iameter |
管子外徑 External diameter of pipe Dw |
外型尺寸Type size | 伸縮量 Compensation δ |
n-TH | 質量 kg |
||||
Dw | Do | D | L | L1 | 0.6-1.6Mpa | 2.5Mpa | |||
65 | 76 | 76 | 155 | 645 | 180 | 45 | 2-M12 | 2-M12 | 10.1 |
80 | 89 | 89 | 165 | 14.2 | |||||
100 | 108 | 108 | 190 | 2-M16 | 20.4 | ||||
114 | 114 | 195 | 23.3 | ||||||
125 | 133 | 133 | 215 | 26.5 | |||||
140 | 140 | 225 | 28.1 | ||||||
150 | 159 | 159 | 245 | 2-M16 | 3-M16 | 32.6 | |||
168 | 168 | 255 | 33.3 | ||||||
200 | 219 | 219 | 310 | 44.7 | |||||
250 | 273 | 273 | 375 | 3-M20 | 4-M20 | 66.6 | |||
300 | 325 | 325 | 440 | 655 | 220 | 55 | 5-M20 | 87.8 | |
350 | 377 | 377 | 490 | 4-M20 | 102.7 | ||||
400 | 426 | 426 | 540 | 110.3 | |||||
450 | 480 | 480 | 590 | 5-M20 | 6-M20 | 133.0 | |||
500 | 530 | 530 | 645 | 150.4 | |||||
600 | 630 | 630 | 750 | 176.4 | |||||
700 | 720 | 720 | 850 | 6-M20 | 7-M20 | 210.5 | |||
800 | 820 | 820 | 965 | 1075 | 290 | 75 | 6-M24 | 8-M24 | 453.7 |
900 | 920 | 920 | 1065 | 7-M24 | 9-M24 | 636.9 | |||
1000 | 1020 | 1020 | 1165 | 700.6 | |||||
1200 | 1220 | 1220 | 1365 | 8-M24 | 10-M24 | 837.2 | |||
1400 | 1420 | 1428 | 1590 | 9-M27 | 12-M27 | 1192.1 | |||
1500 | 1520 | 1528 | 1690 | 1278.8 | |||||
1600 | 1620 | 1628 | 1795 | 10-M27 | 14-M27 | 1387.5 | |||
1800 | 1820 | 1828 | 2000 | 11-M27 | 15-M30 | 1723.2 | |||
2000 | 2020 | 2030 | 2200 | 12-M27 | 16-M30 | 2092.6 | |||
2200 | 2220 | 2230 | 2420 | 13-M30 | - | 2468.1 | |||
2400 | 2420 | 2430 | 2635 | 14-M30 | 2735.2 | ||||
2600 | 2620 | 2630 | 2835 | 15-M30 | 3016.4 | ||||
2800 | 2820 | 2830 | 3040 | 16-M33 | 3461.8 | ||||
3000 | 3020 | 3030 | 3240 | 17-M33 | 3872.3 | ||||
3200 | 3220 | 3230 | 3440 | 1130 | 400 | 130 | 18-M33 | 4314.7 |
壓蓋式松套限位伸縮接頭:該產品適用于管道連接處呈焊接結構,安裝時調整產品兩端連接長度,進行焊接固定,這樣就能讓管道自由伸縮,鎖定伸縮量,確保管道的安全運行。 Loose cover limited telescopic dismantling joint: it is suitable for welded pipe connecting points ,please adjust the length of both ends when installating for fixed welding, which will allow the pipe extended lock retractable, ensuring safe operation of the pipeline.
近日,中國能建沈陽機械公司承建的河北高昌南水北調配套輸水工程濾網項目實現通水。
由于該項目的成功與否關系到保定市居民飲用水和日常生活用水及工業生產用水的重大民生問題,沈陽機械公司全體干部職工團結協作,精心組織設計、采購和生產部門交叉作業、合理調配、加班加點、不辭勞苦,從合同正式簽訂到交貨僅歷時30天,于2015年12月31日順利將兩臺板框式旋轉濾網,按南水北調辦公室要求運抵河北高昌南水北調工程使用現場。2016年元旦期間,成功將設備一次安裝調試完成,并于1月25日順利完成試運行并實現系統通水,創造了沈陽機械公司又一項進度里程碑,并解決了保定市亟待解決的重大民生問題,為沈陽機械公司在南水北調工程后續市場開發和非電市場開拓奠定了堅實基礎。
鑫利管道作為此次的BY(SSJB-2)壓蓋松套限位伸縮接頭產品的主要供應商,將全心全意地做好管道配件的供應工作,并嚴格要求自身產品的質量,確保該項目使用了本公司的產品之后能夠?qū)τ谡麄€(gè)項目管線起到保障作用。專業生產BY(SSJB-2)壓蓋松套限位伸縮接頭三十年,產品質量值得您的信賴。
