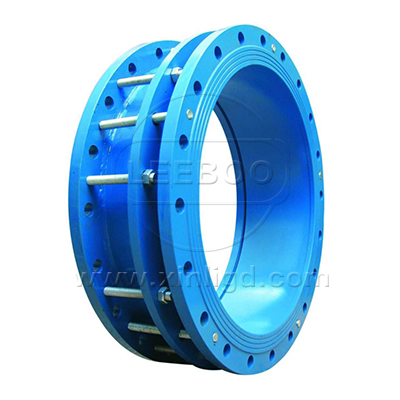

SSV蝶閥限位伸縮接頭

SSV型蝶閥限位伸縮接頭在制作過程中該產品的金屬材質采用的是Q235碳鋼材質制成的，其密封圈材料采用的是丁腈橡膠材質制成的。蝶閥限位伸縮接頭在使用過程中具備了優越的耐腐蝕性能、耐油性能、以及嚴密的防水性能和密封性能等特點。它比較適用于兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。SSV型蝶閥限位伸縮接頭在一定范圍內可軸向伸縮，能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其大伸縮量就起到限位，確保管道的安全運行。產品上面的傳力短管能夠有效的把閥門附近的振動有效的傳遞至整條管道，從而保護管道。
  • 【產品別名】：限位伸縮接頭   蝶閥限位伸縮器
  • 【產品規格】：【DN100mm-DN1200mm】
  • 【產品壓力】：0.6-1.6MPa
  • 【產品】：
  • 【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
  • 【產品材質】：碳鋼，不銹鋼，球墨鑄鐵
咨詢廠家 在線留言
  • 蝶閥限位伸縮接頭
  • SSV蝶閥限位伸縮接頭
  • 蝶閥限位伸縮接頭
  • SSV蝶閥限位伸縮接頭

產品特點

該產品在使用過程中具備了優越的耐腐蝕性能、耐油性能、以及嚴密的防水性能和密封性能等特點。它比較適用于兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。SSV型蝶閥限位伸縮接頭在一定范圍內可軸向伸縮，能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其很大伸縮量就起到限位，確保管道的安全運行。產品上面的傳力短管能夠有效的把閥門附近的振動有效的傳遞至整條管道，從而保護管道。

示意圖

技術參數

序號 名稱 數量 材料
1 本體 1 灰鑄鐵,球墨鑄鐵
2 密封圈 1 NBR
3 壓蓋 1 灰鑄鐵,球墨鑄鐵
4 螺柱 n Q235A,35，1Cr8Ni9Ti
5 螺母 5n Q235A,20，1Cr8Ni9Ti

公稱通徑

DN

 管道外徑 外形尺寸
 		 法蘭連接尺寸
很短長度 安裝長度 很大長度 伸縮量 D Ф n-d
50 60 170 200 230 60 165 125 4-18
65 76 170 200 230 60 185 145 4-18
80 89 170 200 230 60 200 160 8-18
100 114 225 200 295 70 220 180 8-18
125 140 225 260 295 70 250 210 8-18
150 168 225 260 295 70 280 240 8-22
200 219 225 260 295 70 340 295 8-22
250 273 225 260 295 70 395 350 12-22
300 325 280 330 380 100 445 400 12-22
350 377 280 330 380 100 505 460 16-21
400 426 280 330 380 100 565 515 16-26
450 480 280 330 380 100 615 565 20-26
500 530 300 360 420 120 670 620 20-26
600 630 300 360 420 120 780 725 20-30
700 720 300 360 420 120 895 840 24-30
800 820 300 360 420 120 1015 950 24-33
900 920 335 400 465 130 1115 1050 28-33
1000 1020 335 400 465 130 1230 1160 28-33
1200 1220 335 400 465 130 1455 1380 32-39
1400 1420 345 420 495 150 1675 1590 36-42
1600 1620 345 420 495 150 1915 1820 40-48
1800 1820 360 440 520 160 2115 2020 44-48
2000 2020 440 520 600 160 2230 -- --

產品案例

訂貨須知

1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
