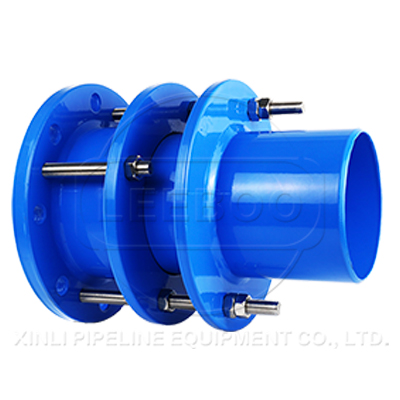

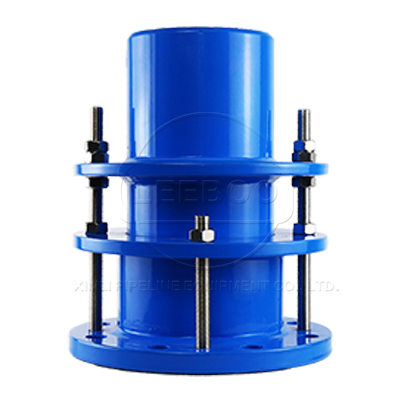

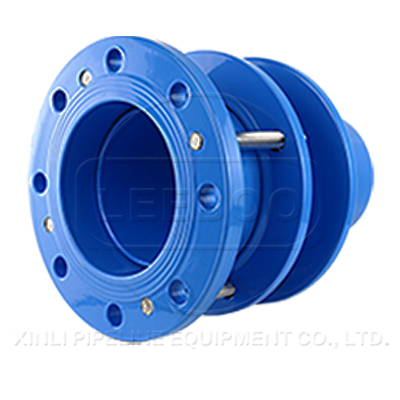

VSSJA-1(BF)單法蘭限位伸縮接頭

BF(VSSJA-1)單法蘭限位伸縮接頭是由松套伸縮接頭和一個限位短管組合而成。單法蘭松套限位伸縮接頭使用于一邊與法蘭連接,一邊與管道焊接,安裝時調整產品兩端與管道或法蘭的安裝長度,對角均勻擰緊壓蓋螺栓,再調整好限位螺母,這樣就能讓管道在伸縮量范圍內可以自由伸縮,鎖定伸縮量,管道的安全運行。BF(VSSJA-1)單法蘭松套限位伸縮接頭使用于一邊與法蘭連接,一邊與管道焊接,安裝時調整產品兩端與管道或法蘭的安裝長度,對角均勻擰緊壓蓋螺栓,再調整好限位螺母,這樣就能讓管道在伸縮量范圍內可以自由伸縮,鎖定伸縮量,管道的安全運行。

1 伸縮量大,使用壽命長。

2 方便閥門的拆裝,有利于管線的定期維護。

3 本產品能夠有效地起到保護管線避免受到地陷帶來的不良影響。

4 材質優良,運行穩定。

  • 【產品別名】:單法蘭伸縮接頭   單法蘭限位伸縮
  • 【產品規格】:【DN65mm-DN3600mm】
  • 【產品壓力】:0.6-1.0MPa
  • 【產品】:
  • 【適用范圍】:【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
  • 【產品材質】:碳鋼,不銹鋼



咨詢廠家 在線留言
  • 伸縮接頭
  • 限位伸縮接頭
  • 單法蘭限位伸縮接頭
  • 伸縮接頭
  • 限位伸縮接頭
  • 單法蘭限位伸縮接頭

產品特點

BF(VSSJA-1)單法蘭限位伸縮接頭能夠?qū)崿F(xiàn)管道軸向位移的補償,并且能夠大大減少管道運行時的軸向推力,從而延長管道的使用壽命,保護線路的安全運行。單法蘭松套限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏或損壞,主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接,實現了管道一邊法蘭連接,一邊為焊接的不一致性的方便連接。并且安裝在管道線路上能夠方便閥門的拆裝與維護,并且能夠克服地陷對管道線路造成的不良影響。BF(VSSJA-1)單法蘭限位伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

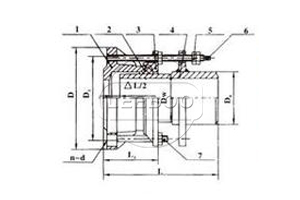

示意圖

單法蘭限位伸縮接頭

技術參數

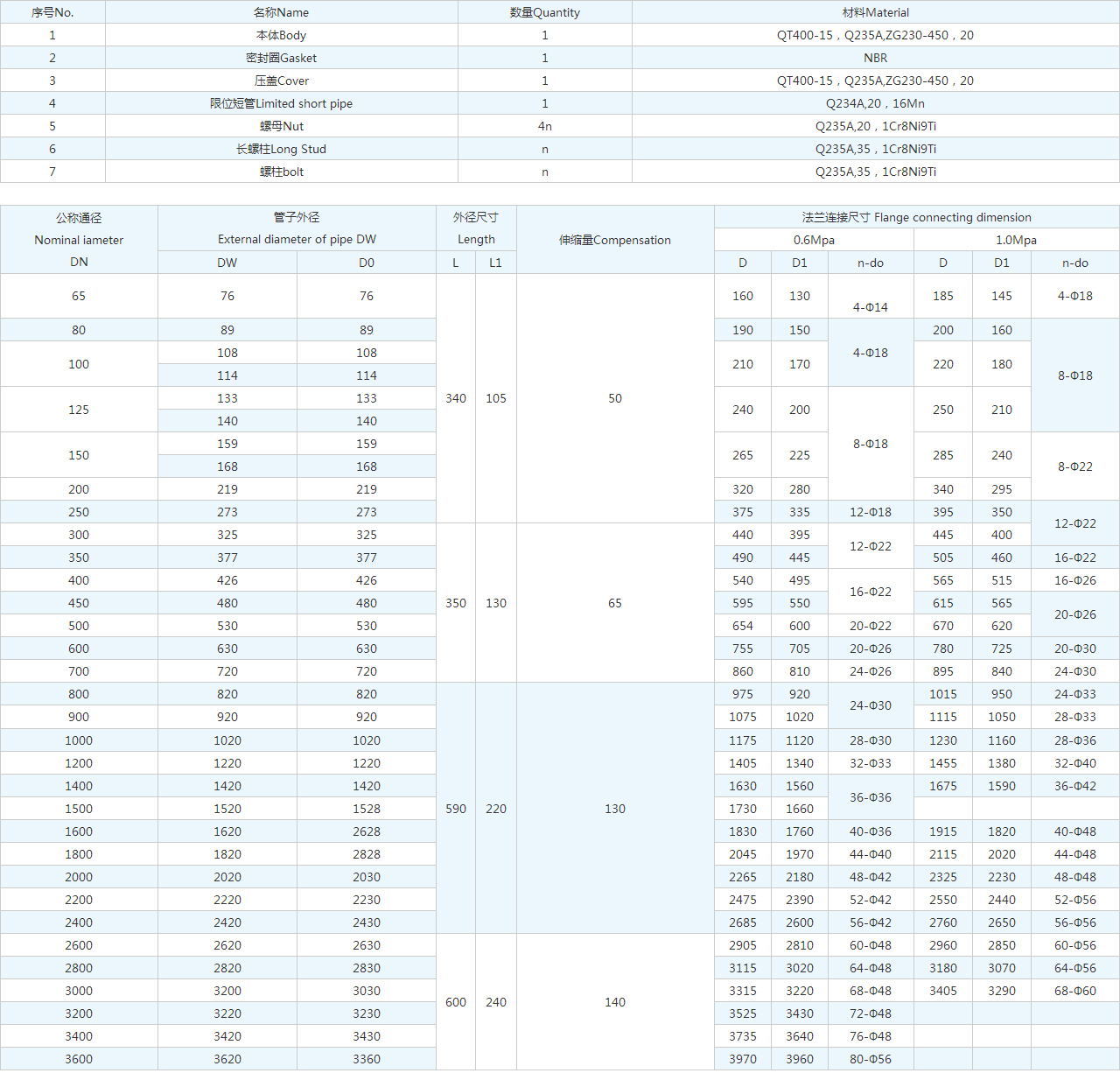

VSSJA-1(BF)單法蘭限位伸縮接頭技術參數

序號No. 名稱Name 數量Quantity 材料Material
1 本體Body 1 QT400-15,Q235A,ZG230-450,20
2 密封圈Gasket 1 NBR
3 壓蓋Cover 1 QT400-15,Q235A,ZG230-450,20
4 限位短管Limited short pipe 1 Q234A,20,16Mn
5 螺母Nut 4n Q235A,20,1Cr8Ni9Ti
6 長螺柱Long Stud n Q235A,35,1Cr8Ni9Ti
7 螺柱bolt n Q235A,35,1Cr8Ni9Ti

公稱通徑

Nominal iameter

DN

管子外徑

External diameter of pipe DW

外徑尺寸

Length

伸縮量Compensation 法蘭連接尺寸 Flange connecting dimension
0.6Mpa 1.0Mpa
DW D0 L L1 D D1 n-do D D1 n-do
65 76 76 340 105 50 160 130



4-Ф14

185 145 4-Ф18
80 89 89 190 150 4-Ф18 200 160 8-Ф18
100 108 108 210 170 220 180
114 114
125 133 133 240 200 8-Ф18 250 210
140 140
150 159 159 265 225 285 240 8-Ф22
168 168
200 219 219 320 280 340 295
250 273 273 375 335 12-Ф18 395 350 12-Ф22
300 325 325 350 130 65 440 395 12-Ф22 445 400
350 377 377 490 445 505 460 16-Ф22
400 426 426 540 495 16-Ф22 565 515 16-Ф26
450 480 480 595 550 615 565 20-Ф26
500 530 530 654 600 20-Ф22 670 620
600 630 630 755 705 20-Ф26 780 725 20-Ф30
700 720 720 860 810 24-Ф26 895 840 24-Ф30
800 820 820 590 220 130 975 920 24-Ф30 1015 950 24-Ф33
900 920 920 1075 1020 1115 1050 28-Ф33
1000 1020 1020 1175 1120 28-Ф30 1230 1160 28-Ф36
1200 1220 1220 1405 1340 32-Ф33 1455 1380 32-Ф40
1400 1420 1420 1630 1560 36-Ф36 1675 1590 36-Ф42
1500 1520 1528 1730 1660
1600 1620 2628 1830 1760 40-Ф36 1915 1820 40-Ф48
1800 1820 2828 2045 1970 44-Ф40 2115 2020 44-Ф48
2000 2020 2030 2265 2180 48-Ф42 2325 2230 48-Ф48
2200 2220 2230 2475 2390 52-Ф42 2550 2440 52-Ф56
2400 2420 2430 2685 2600 56-Ф42 2760 2650 56-Ф56
2600 2620 2630 600 240 140 2905 2810 60-Ф48 2960 2850 60-Ф56
2800 2820 2830 3115 3020 64-Ф48 3180 3070 64-Ф56
3000 3200 3030 3315 3220 68-Ф48 3405 3290 68-Ф60
3200 3220 3230 3525 3430 72-Ф48
3400 3420 3430 3735 3640 76-Ф48
3600 3620 3360 3970 3960 80-Ф56

產品案例

吳中區25個重大項目集中開工


太湖新城小學、逸林商務廣場、太湖文化中心(一期商業)……昨日,吳中區開發區舉行了25個重大項目集中開工儀式,這25個重大項目主要涉及高端制造業、現代服務業、基礎設施和民生事業等領域。2016年,吳中區計劃安排306個、總投資1573億元的重點建設項目。
逸林商務廣場項目位于東太湖路以北、旺山西路以西地塊,占地面積152畝,建筑面積為50萬平方米,總投資23億元。項目將建設成為集商務中心、四星酒店、五星酒店、酒店式公寓、商務辦公和商業于一體的城市綜合體,成為太湖新城的活動中心。太湖新城小學項目位于蘇州太湖新城,北至天三路,南至濱湖路,占地規模4.88萬平方米,總建筑面積5.67萬平方米,總投資3.6億元。項目分別由科技體驗中心樓、低年級教學樓、中年級教學樓、高年級教學樓、專業課樓、活動中心樓、餐廳樓等組成,共設八軌48班。
鞏義鑫利作為此次項目的管道配件限位伸縮接頭的主要供應商將嚴格按照~標準和用戶的實際環境要求供應優質高效的伸縮器產品,確保產品能夠有效的運行。

訂貨須知

1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
(1)結構長度
(2)連接形式
(3)公稱直徑、全通徑、縮徑、管道尺寸
(4)使用介質及溫度、壓力范圍
(5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
