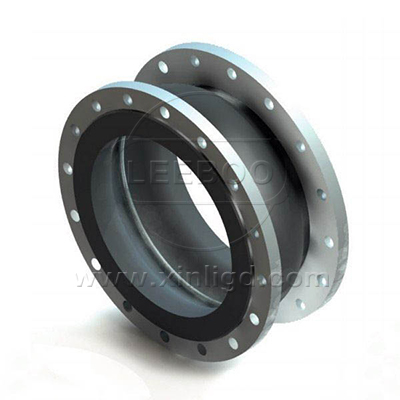

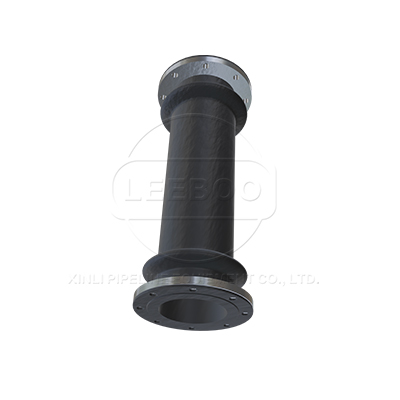

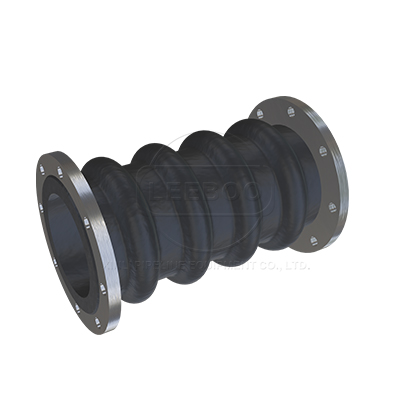

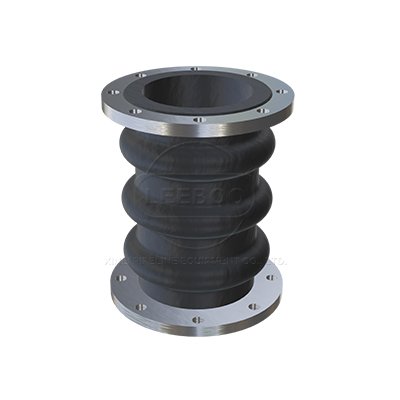

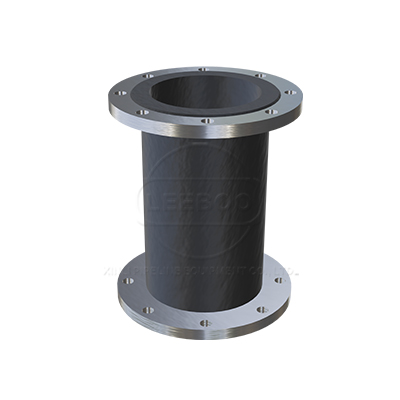

負壓橡膠接頭有很多名字比如:避震喉、橡膠減震器等等。橡膠接頭里面加裝負壓環,能為橡膠接頭的安全性提高了一大截。負壓橡膠接頭經常用于冷水、熱水、壓縮空氣、天然氣等介質,它以特的設計、新穎的結構和良好的密封性能解決了因熱脹冷縮造成管道爆裂和損壞管道連接設備,有效的提高了管道的使用周期和對設備的保護。
負壓來自于管道內部,由于種種原因造成內部空氣急劇減少,形成吸力的狀態,管道自然承受得了,這時候就看橡膠接頭能不能完全抵抗了,若不能夠抵抗負壓,橡膠接頭就會被吸扁。安裝負壓環一般選擇在組裝橡膠接頭工序之前,由于負壓環與內部一樣大,所以負壓環一般在組裝橡膠接頭之前進行安裝。負壓橡膠接頭是鑫利公司采用氣吹模具新工藝制造,系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品,具有耐壓高、彈性好、位移量大、減震降噪效果好,安裝方便等特點??蓮V泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。
安裝負壓環對于橡膠接頭來說是一項必不可少的工作,因?yàn)橄鹉z接頭的正壓能夠達到很高,但是負壓卻會相反而下,對于負壓環的安裝,使得橡膠接頭的實用性提高一層。安裝負壓環一般選擇于組裝橡膠接頭之前,由于負壓環與內部一樣大,所以對于組裝橡膠接頭之后在進行安裝負壓環是非常麻煩的。
1、體積小、重量輕、彈性好、安裝維修方便。
2、安裝時可產生橫向、軸向、角向位移,不受管道不同心,法蘭不平行的限制。
3、工作時可降低結構傳遞噪音,減震能力強。

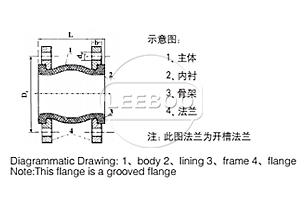

序號 No. | 部位 Part | 材料 Material |
1 | 主體 Body | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM) |
2 | 內、外襯 Inner & Outer Rubber | 天然橡膠(NR) 氯丁橡膠(CR)丁基橡膠(IIR) 丁腈橡膠(NBR)氟橡膠(FKM)三元乙丙橡膠(EPDM)聚四氟乙烯(PTFE) |
3 | 主體骨架 Body Carcass | 尼龍簾布 Nylon cord fabric |
4 | 增壓環 Reinforcing Ring | 多股鍍銅鋼絲 Multi-strand coppering steel wire |
5 | 法蘭 Flange | 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
項目Item |型號Medol | KXT-1 | KXT-2 | KXT-3 | A、如介質油,酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering |
工作壓力MpaWoring pressure | 1.0(10) | 1.6(16) | 2.5(25) | |
爆破壓力Mpa Burst Pressure | 2.0(20) | 3.0(30) | 4.5(45) | |
真空度 Kpa Vacuum | 53.3(400) | 86.7(650) | 100(750) | |
適用溫度℃Applicable Temperature | -20℃~+115℃(特殊可達-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions) | |||
適用介質Applicable Medium | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type |
公稱通徑DN Nominal Diameter (mm) |
長度 LengthLmm |
軸向位移 Axial displacement mm |
橫向位移 Haorizontal isplacement mm |
偏轉角度 Angular deflection(a1+a2)° |
||
mm |
英寸inch |
伸長Extension | 壓縮Compression | |||
32 | 1.25 | 95 | 6 | 9 | 9 | 15 |
40 | 1.5 | 95 | 6 | 10 | 9 | 15 |
50 | 2 | 105 | 7 | 10 | 10 | 15 |
65 | 2.5 | 115 | 7 | 13 | 11 | 15 |
80 | 3 | 135 | 8 | 15 | 12 | 15 |
100 | 4 | 150 | 10 | 19 | 13 | 15 |
125 | 5 | 165 | 12 | 19 | 13 | 15 |
150 | 6 | 180 | 12 | 20 | 14 | 15 |
200 | 8 | 210 | 16 | 25 | 22 | 15 |
250 | 10 | 230 | 16 | 25 | 22 | 15 |
300 | 12 | 245 | 16 | 25 | 22 | 15 |
350 | 14 | 255 | 16 | 25 | 22 | 15 |
400 | 16 | 255 | 16 | 25 | 22 | 15 |
450 | 18 | 255 | 16 | 25 | 22 | 15 |
500 | 20 | 255 | 16 | 25 | 22 | 15 |
600 | 24 | 260 | 16 | 25 | 22 | 15 |
700 | 28 | 260 | 16 | 25 | 22 | 15 |
800 | 32 | 260 | 16 | 25 | 22 | 15 |
900 | 36 | 260 | 16 | 25 | 22 | 15 |
1000 | 40 | 260 | 18 | 26 | 24 | 15 |
1200 | 48 | 260 | 18 | 26 | 24 | 15 |
1400 | 56 | 350 | 20 | 28 | 26 | 15 |
1600 | 64 | 350 | 25 | 35 | 30 | 10 |
1800 | 72 | 350 | 25 | 35 | 30 | 10 |
2000 | 80 | 350 | 25 | 35 | 30 | 10 |
2200 | 88 | 400 | 25 | 35 | 30 | 10 |
2400 | 96 | 400 | 25 | 35 | 30 | 10 |
2600 | 104 | 400 | 25 | 35 | 30 | 10 |
2800 | 112 | 400 | 25 | 35 | 30 | 10 |
3000 | 120 | 400 | 25 | 35 | 30 | 10 |
注:1、特殊要求可按用戶圖紙制作,可選配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品,管道必須有固定支撐或固定托架,否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭,對應法蘭應是閥門法蘭。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges. |
