F(FY)型壓蓋式壓力平衡型補償接頭

F(FY)型壓蓋式壓力平衡型補償接頭能夠?qū)崿F(xiàn)管道的軸向位移的補償,并且通過自身的彈性結構平衡軸向推力,從而節省了支架的安裝,節省了大量的工程費用,特別適用于高空的安裝。F(FY)型壓蓋式壓力平衡型補償接頭是由松套伸縮接頭和兩個限位短管組合而成。F(FY)型壓蓋式壓力平衡型補償接頭能防止管道因超量位移導致補償接頭的泄漏和損壞,壓蓋限位伸縮接頭主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。

  • 【產品別名】:壓蓋式壓力平衡型補償接頭 壓蓋式平衡型補償接頭
  • 【產品規格】:【DN100mm-DN1200mm】
  • 【產品壓力】:0.6-1.6MPa
  • 【產品】:
  • 【適用范圍】:【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
  • 【產品材質】:碳鋼,不銹鋼
咨詢廠家 在線留言

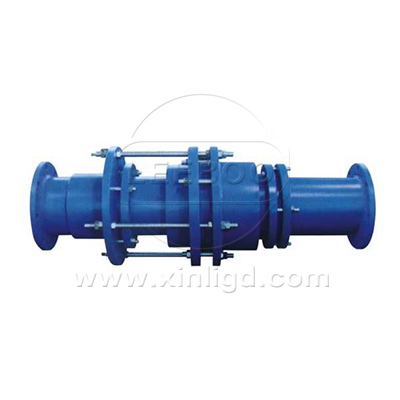

  • 壓蓋式壓力平衡型補償接頭

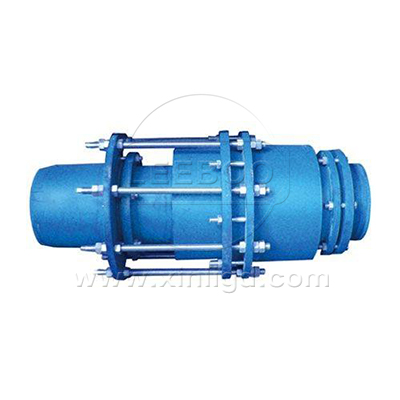

  • F(FY)型壓蓋式壓力平衡型補償接頭
  • 壓蓋式壓力平衡型補償接頭
  • F(FY)型壓蓋式壓力平衡型補償接頭

產品特點

軸向伸縮接頭本身無法承受介質內壓產生的盲板力,所以需要考慮管路的固定,即支架。除了必要的固定與支撐外,支架注意承受的是熱脹冷縮和介質內部壓力所產生的推力,特別是管路拐彎及三通、四通的位置,支架的造價非常高。

為了降低支架的造價,壓縮工程造價又能滿足使用要求,主要用于在吸收軸向位移的同時能平衡內壓推力的補償接頭。

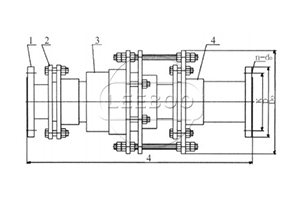

示意圖

F(FY)型壓蓋式壓力平衡型補償接頭

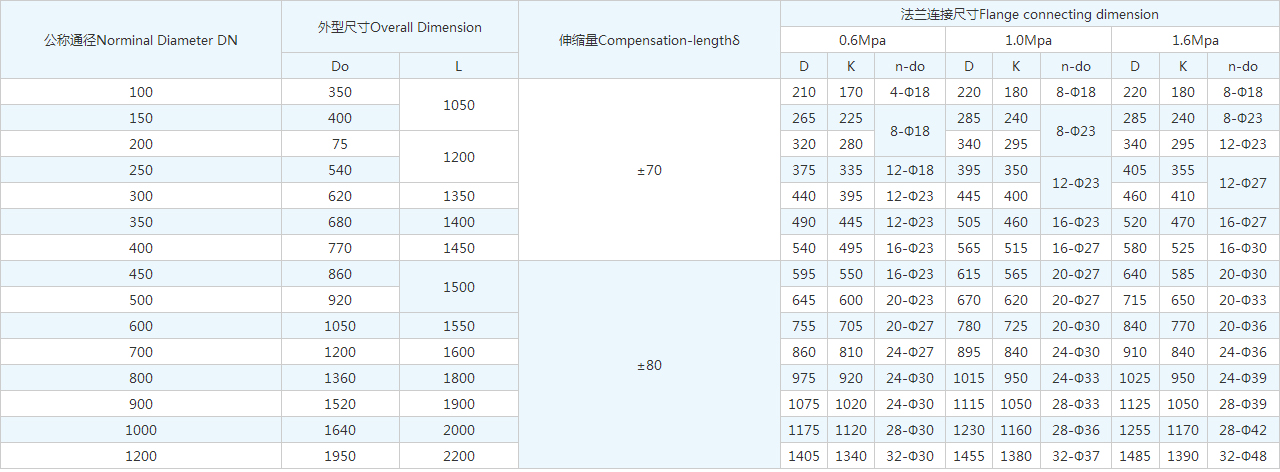

技術參數

F(FY)型壓蓋式壓力平衡型補償接頭

公稱通徑Norminal Diameter DN 外型尺寸Overall Dimension 伸縮量Compensation-lengthδ 法蘭連接尺寸Flange connecting dimension
0.6Mpa 1.0Mpa 1.6Mpa
Do L D K n-do D K n-do D K n-do
100 350 1050

±70

210 170 4-Ф18 220 180 8-Ф18 220 180 8-Ф18
150 400 265 225 8-Ф18 285 240 8-Ф23 285 240 8-Ф23
200 75 1200 320 280 340 295 340 295 12-Ф23
250 540 375 335 12-Ф18 395 350 12-Ф23 405 355 12-Ф27
300 620 1350 440 395 12-Ф23 445 400 460 410
350 680 1400 490 445 12-Ф23 505 460 16-Ф23 520 470 16-Ф27
400 770 1450 540 495 16-Ф23 565 515 16-Ф27 580 525 16-Ф30
450 860 1500 ±80 595 550 16-Ф23 615 565 20-Ф27 640 585 20-Ф30
500 920 645 600 20-Ф23 670 620 20-Ф27 715 650 20-Ф33
600 1050 1550 755 705 20-Ф27 780 725 20-Ф30 840 770 20-Ф36
700 1200 1600 860 810 24-Ф27 895 840 24-Ф30 910 840 24-Ф36
800 1360 1800 975 920 24-Ф30 1015 950 24-Ф33 1025 950 24-Ф39
900 1520 1900 1075 1020 24-Ф30 1115 1050 28-Ф33 1125 1050 28-Ф39
1000 1640 2000 1175 1120 28-Ф30 1230 1160 28-Ф36 1255 1170 28-Ф42
1200 1950 2200 1405 1340 32-Ф30 1455 1380 32-Ф37 1485 1390 32-Ф48

產品案例

鞏義鑫利與中捷產業園區之間的合作

記者從市發改委獲悉,省發改委日前核準了中捷通用機場項目。預計今年上半年開工建設。
此項目為一類通用機場,飛行區等級為2B標準,主要建設內容為:飛行區工程(包括跑道、站坪、防吹坪、航站樓空側硬化、標記牌、圍界、飛行區排水和站坪消防);空管工程(包括航管、氣象設施);航站區工程(包括綜合樓、油車庫,航站區道路及綠化,配套建設場內供電、供(冷)熱、供水、排污、通信、安防監控等設施)。項目估算總投資為8226.3萬元。此次合作鞏義鑫利將作為該項目的主要的管道伸縮接頭供應商的角色出現在人們的視野中,鞏義鑫利將竭盡全力,生產出很優的伸縮接頭,確保管道的長久安穩的運行,以實際行動堅信自己的諾言。此項目的實施將為中捷產業園區及輻射區域內現代農業飛防飛播、產業飛行器制造與試飛等提供基礎保障,有利于通航相關產業的聚集和壯大,促進區域經濟良好發展。

訂貨須知

1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
(1)結構長度
(2)連接形式
(3)公稱直徑、全通徑、縮徑、管道尺寸
(4)使用介質及溫度、壓力范圍
(5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
