AY(SSJB)壓蓋式松套伸縮接頭

AY(SSJB)型壓蓋式松套伸縮接頭該產品適用于兩邊與管道法蘭連接、勿需焊接,結構合理,密封性能好,安裝快速方便。壓蓋式松套伸縮接頭是在松套伸縮接頭原有性能的基礎上,增設限位裝置,在壓蓋式松套限位伸縮接頭大伸縮量處用雙螺母鎖定。這樣就實現管道在允許的伸縮量中可以自由伸縮,一旦超過壓蓋式松套限位伸縮接頭大伸縮量,就起到限位,這樣就有效的確保壓蓋式松套限位伸縮接頭管道的安全運行,特別適用于有震動或有一定斜度及在拐彎的管路中的選擇。

  • 【產品別名】:壓蓋式松套伸縮器
  • 【產品規格】:【DN65mm-DN4000mm】
  • 【產品壓力】:0.25-6.4MPa
  • 【產品】:
  • 【適用范圍】:【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
  • 【產品材質】:碳鋼,不銹鋼
咨詢廠家 在線留言
  • 伸縮接頭
  • AY(SSJB)伸縮接頭
  • 壓蓋式松套伸縮接頭
  • AY(SSJB)壓蓋式松套伸縮接頭
  • 伸縮接頭
  • AY(SSJB)伸縮接頭
  • 壓蓋式松套伸縮接頭
  • AY(SSJB)壓蓋式松套伸縮接頭

產品特點

壓蓋式松套伸縮接頭是在松套伸縮接頭原有性能的基礎上,增設限位裝置,在壓蓋式松套限位伸縮接頭很大伸縮量處用雙螺母鎖定。這樣就實現管道在允許的伸縮量中可以自由伸縮,一旦超過壓蓋式松套限位伸縮接頭很大伸縮量,就起到限位,這樣就有效的確保壓蓋式松套限位伸縮接頭管道的安全運行,特別適用于有震動或有一定斜度及在拐彎的管路中的選擇。 SSJB(AY)型壓蓋式松套伸縮接頭優點:安裝方便快捷、無需焊接。

能夠通過壓蓋與本體的相互擠壓,造成密封圈的變形從而實現在補償管道軸向位移的同時保證管道線路的高度密封。并且由于它采用的是柔性連接,能夠大大降低管道線路的振動和噪音的影響。SSJB(AY)型壓蓋式松套伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

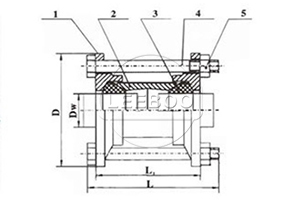

示意圖

壓蓋式松套伸縮接頭

技術參數



序號No. 名稱Name 數量Quantity 材料Material
1 壓蓋Cover 2 QT400-15,Q235A,ZG230-450,1Cr13,20
2 套管Sleeve 1 Q235A,20,16Mn,1Cr8Ni9Ti
3 密封圈Gasket 2

NBR,CR,FPM,NR

4

螺栓Bolt

n Q235A,35,1Cr8Ni9Ti
5 螺母Nut n Q235A,20,1Cr8Ni9Ti

公稱通徑

Nnminal Diameter DN

管子外徑

External diameter of pipe Dw

外形尺寸Length N-Th
長度Length D 0.25-1.6MPa

2.5-6.4MPa

L1 L
65 76 180 208 155 4-M12 4-M12
80 89 165
100 108 195
114 195
125 133 215
140 225 4-M16
150 159 220 245 4-M16 6-M16
168 255
200 219 310
225 245
250 273 223 375 6-M20 8-M20
300 325 220 273 440
350 355 470 8-M20

10-M20
377 490
400 406 520
426 540 12-M20
450 457 570 10-M20
480 590
500 508 625
530 645
600 610 730
630 750
700 720 850 12-M20 14-M20
800 820 290 355 965 12-M24 16-M24
900 920 1065 14-M24 18-M24
1000 1020 1165
1200 1220 1365 16-M24 20-M24
1400 1420 377 1590 18-M24 28-M27
1500 1520 1690
1600 1620 1795 20-M27 28-M27
1800 1820 2000 22-M27 30-M30
2000 2020 2200 24-M27 32-M30
2200 2220 400 2420 26-M30
2400 2420 2635 28-M30
2600 2620 400 2835 30-M30
2800 2820 3040 32-M33
3000 3020 3240 34-M33
3200 3220 3440 36-M33
3400 3420 450

3640 38-M33
3600 3620 3850 40-M36
3800 3820 4050 42-M36
4000 4020 4250 44-M36


壓蓋式伸縮接頭:該產品適用于兩邊與管子插接、無需焊接,結構合理,密封,安裝快速方便。Covering Sleeve: The way of using this product is to joint with the tube on both sides, no welding. It has a reasonable structure, and is sealed. it is very easy to install.

產品案例

鞏義鑫利向瀝青聯產項目供應AY(SSJB)型壓蓋式松套伸縮接頭

日前,由遼寧盤錦航空實業有限公司投資10.6億元建設的年產30萬噸重質油加工道路瀝青及10萬噸改性瀝青聯產項目落戶科左中旗。該項目分三期建設,一期建設年產30萬噸重質油加工道路瀝青及10萬噸改性瀝青聯產生產裝置,二期建設年產20萬噸燃料油生產及加氫生產裝置,三期建設年產20萬噸潤滑油加氫生產裝置。項目計劃建設期限3年,全部建成達產后,年可實現銷售收入8.8億元,可安置300人就業。
此次雙方主要是在管道配件領域進行的合作,鞏義鑫利作為此項目的主要AY(SSJB)型壓蓋式松套伸縮接頭供應商,將盡自己很大的努力供應壓蓋式松套伸縮接頭,進行對于管道線路由于熱應力的影響造成位移的補償。

訂貨須知

1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
(1)結構長度
(2)連接形式
(3)公稱直徑、全通徑、縮徑、管道尺寸
(4)使用介質及溫度、壓力范圍
(5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
