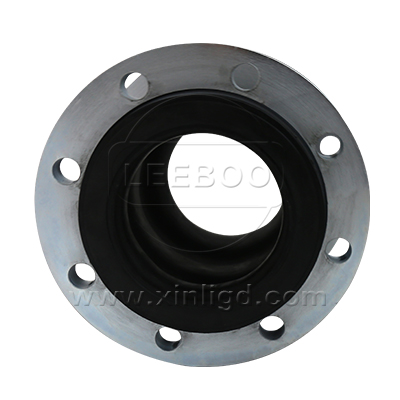

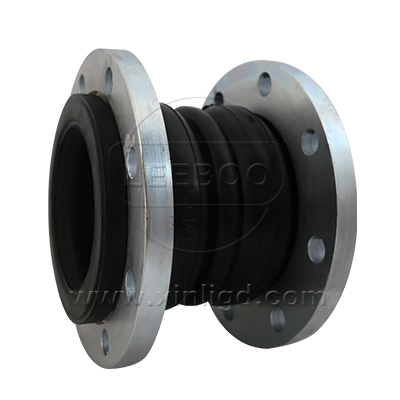

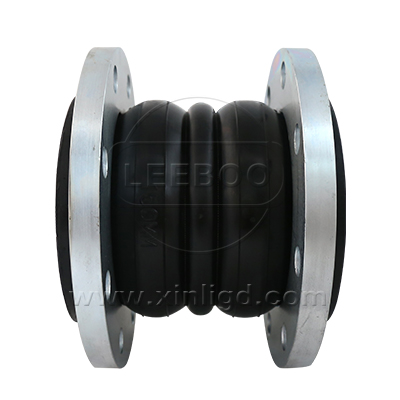

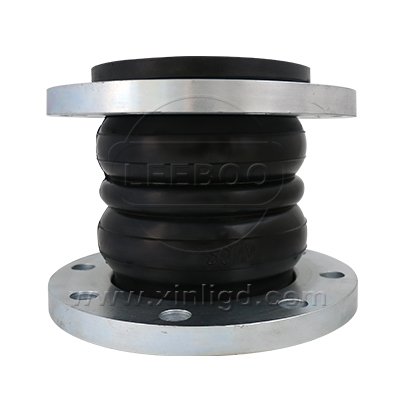

KST-F型雙球體橡膠接頭采用多波設計增加了橡膠接頭的長度、增加了補償量。專用冷水、熱水、壓縮空氣、天然氣等,它以特的設計、新穎的結構和良好的密封性能解決了因熱脹冷縮造成管道爆裂和損壞管道連接設備,有效的提高了管道的使用周期和對設備的保護。雙球體相比單球體它有更大的補償量。
雙球體橡膠接頭能夠減少震動、降低噪音、伸縮性好,使用方便。
1、體積小、重量輕、彈性好、安裝維修方便。
2、安裝時可產生橫向、軸向、角向位移,不受管道不通心,法蘭不平行的限制。
3、工作時可降低結構傳遞噪音,吸振能力強。
由于雙球體橡膠接頭具有良好的綜合性能,所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程,特別適用于震動較大、冷熱變化頻繁的管道。
雙球體橡膠接頭是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。內部致密度高、能承受較高壓力、彈性變形效果好。雙球體相比單球體它有更大的補償量。該產品是鑫利公司采用氣吹模具新工藝制造,系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品,具有耐壓高、彈性好、位移量大、吸振降噪效果好,安裝方便等特點??蓮V泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。
橡膠接頭是由織物增強的橡膠件與松套金屬法蘭組成,用于管道降震降噪、補償位移的接頭。鑫利嚴格按照標準及原料質量要求,杜絕偷工減料現像,~標準即產品原料不但需要新料,還需要~級新料。

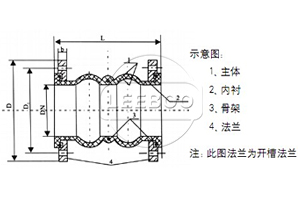

序號 No. | 部位 Part | 材料 Material |
1 | 主體 Body | 天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM) |
2 | 內、外襯 Inner & Outer Rubber | 天然橡膠(NR) 氯丁橡膠(CR)丁基橡膠(IIR) 丁腈橡膠(NBR)氟橡膠(FKM)三元乙丙橡膠(EPDM)聚四氟乙烯(PTFE) |
3 | 主體骨架 Body Carcass | 尼龍簾布 Nylon cord fabric |
4 | 增壓環 Reinforcing Ring | 多股鍍銅鋼絲 Multi-strand coppering steel wire |
5 | 法蘭 Flange | 鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP) |
項目Item |型號Medol | KST-F-1 | KST-F-2 | KST-F-3 | A、如介質油,酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering |
工作壓力MpaWoring pressure | 1.0(10) | 1.6(16) | 2.5(25) | |
爆破壓力Mpa Burst Pressure | 2.0(20) | 3.0(30) | 4.5(45) | |
真空度 Kpa Vacuum | 53.3(400) | 86.7(650) | 100(750) | |
適用溫度℃Applicable Temperature | -20℃~+115℃(特殊可達-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions) | |||
適用介質Applicable Medium | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type |
公稱通徑DN Nominal Diameter (mm) |
長度 LengthLmm |
軸向位移 Axial displacement mm |
橫向位移 Haorizontal isplacement mm |
角向偏轉 Angular deflection(a1+a2)° |
||
mm |
英寸inch |
伸長Extension | 壓縮Compression | |||
40 | 1.5 | 165 | 10 | 20 | 20 | 30 |
50 | 2 | 165 | 10 | 20 | 20 | 30 |
65 | 2.5 | 175 | 10 | 20 | 20 | 30 |
80 | 3 | 175 | 10 | 20 | 20 | 30 |
100 | 4 | 225 | 15 | 30 | 25 | 30 |
125 | 5 | 225 | 15 | 30 | 25 | 30 |
150 | 6 | 225 | 15 | 30 | 25 | 30 |
200 | 8 | 325 | 20 | 40 | 30 | 30 |
250 | 10 | 325 | 20 | 40 | 30 | 30 |
300 | 12 | 325 | 20 | 40 | 30 | 30 |
350 | 14 | 325 | 20 | 40 | 30 | 30 |
400 | 16 | 340-400 | 20 | 40 | 30 | 30 |
450 | 18 | 340-400 | 25 | 45 | 30 | 30 |
500 | 20 | 340-400 | 25 | 45 | 30 | 30 |
600 | 24 | 340-400 | 25 | 45 | 30 | 30 |
注:1、特殊要求可按用戶圖紙制作,可選配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 等)法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品,管道需要有固定支撐或固定托架,否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭,對應法蘭應是閥門法蘭。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges . |
