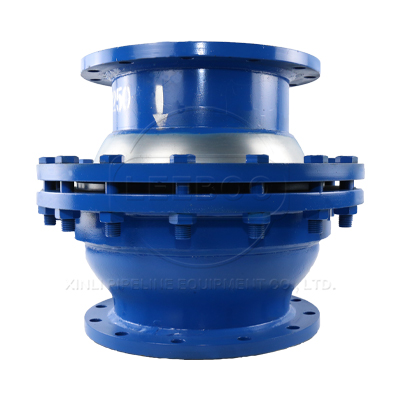

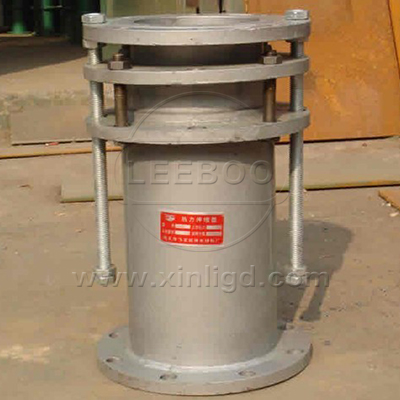

CS熱力管道伸縮器,它是由伸縮套、壓盤和伸縮體組成。主要用在蒸汽管道上面,補償蒸汽管道因熱脹冷縮產生的位移。熱力管道伸縮器內管材料分為鑄鐵熱力伸縮器(HT)、鍍鋅熱力伸縮器(DX)和鋼制熱力伸縮器(SF)三種。CS型熱力管道伸縮器在管道中因溫度變化產生熱脹冷縮現象,管線受熱膨脹變形,受冷收縮發生斷裂,為了避免這種現象產生的管線破壞叫熱力補償。一般在管段加入補償器,管線因溫度變化而伸長或縮短的配件,熱力管線上所利用的主要有波形補償器和波紋管兩種。
咨詢廠家
CS型熱力管道伸縮器主要有法蘭連接、焊接兩種,直埋式伸縮器(非地溝、設井安裝時)一般采用焊接。管道伸縮器具有良好的綜合性能,所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
CS型熱力管道伸縮器的安裝注意事項:
1、安裝前松開壓盤螺栓,將伸縮器拉長至安裝長度,然后對角法擰緊螺栓,切勿壓偏。
2.本伸縮器應安裝在管道的直線段上兩個固定支架之間,為保證伸縮器正常伸縮并防止拉脫,應設有導向支架及檔件。
CS型熱力套管伸縮器是電廠、核電、發電、煉鋼、扎鋼及污水處理工程等給排水管道的必備設備,它的使用溫度200℃~350℃,它的使用壓力1.0~2.5MPa.
以上是針對CS型熱力管道伸縮器做出的詳細介紹,鞏義鑫利CS型熱力管道伸縮器在管道中因溫度變化產生熱脹冷縮現象,管線受熱膨脹變形,受冷收縮發生斷裂,為了避免這種現象產生的管線破壞叫熱力補償。

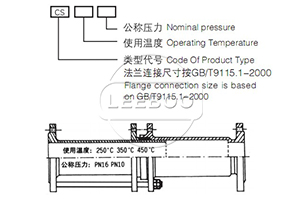

公稱直徑Nominal Diameter DN | 伸縮量Compensation A | 很小長度Min Length L 很小長度Min Length L | 很大長度Max Length L max | 安裝長度Installation length L |
40 | 250 | 400 | 650 | 525 |
50 | 250 | 400 | 650 | 525 |
65 | 250 | 420 | 670 | 545 |
80 | 250 | 420 | 670 | 545 |
100 | 250 | 435 | 685 | 560 |
125 | 250 | 435 | 685 | 560 |
150 | 250 | 435 | 685 | 560 |
200 | 260 | 460 | 720 | 590 |
250 | 260 | 460 | 720 | 590 |
300 | 270 | 490 | 760 | 625 |
350 | 270 | 490 | 760 | 625 |
400 | 280 | 520 | 800 | 660 |
450 | 280 | 520 | 800 | 660 |
500 | 300 | 550 | 850 | 700 |
600 | 310 | 570 | 880 | 725 |
700 | 320 | 605 | 825 | 765 |
800 | 330 | 640 | 970 | 805 |
900 | 340 | 670 | 1010 | 840 |
1000 | 350 | 700 | 1050 | 875 |
1200 | 360 | 740 | 1100 | 90 |
1400 | 370 | 780 | 1150 | 965 |
1600 | 380 | 820 | 1200 | 1010 |
