VSSJAFC(CC2F)可拆式雙法蘭傳力接頭

VSSJAFC型可拆式雙法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成,它能傳遞被連接件的壓力推力(盲板力)和補償管路誤差,并且具有一定的調節量,方便實際的施工環境進行調整。

1安裝簡單方便,有利于泵閥的拆裝與維護。

2使用壽命長,運行穩定。

3能夠?qū)⒐艿赖妮S向推力反傳至整條管道,避免局部受壓。

  • 【產品別名】:可拆卸雙法蘭傳力伸縮器  可拆式雙法蘭傳力接頭
  • 【產品規格】:【DN65mm-DN3200mm】
  • 【產品壓力】:0.6-1.0MPa
  • 【產品】:
  • 【適用范圍】:【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
  • 【產品材質】:碳鋼,不銹鋼



咨詢廠家 在線留言

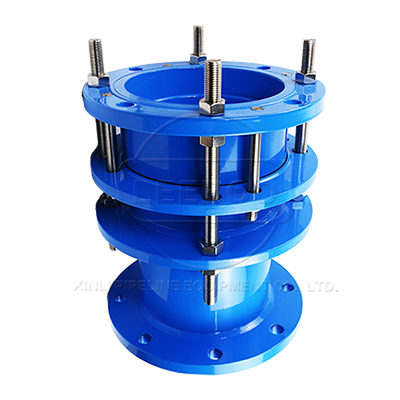

  • VSSJAFC(CC2F)可拆式雙法蘭傳力接頭
  • VSSJAFC(CC2F)可拆式雙法蘭傳力接頭

產品特點

VSSJAFC型可拆式雙法蘭傳力接頭優點:安裝簡單方便、方便閥門安裝。該產品適用于兩邊均為法蘭連接的管道中,方便安裝維修時,根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

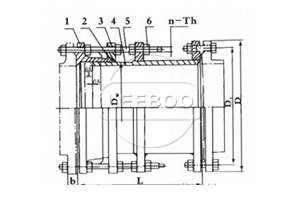

示意圖

可拆式雙法蘭傳力接頭

技術參數



序號No. 名稱Name 數量Quantity 材料Material
1 本體Body 1 QT400-15、Q235A、ZG230-450、 20
2 密封圈Gasket 1 NBR
3 壓蓋Follover 1 QT400-15、 Q235A、 ZG230-450、 20
4 短管法蘭Limited short pipe 1 Q234A、 20、 16Mn
5 螺柱bolt 5 Q235A、 35 、1Cr8Ni9Ti
6 螺母nut 5n Q235A 、20 、1Cr8Ni9Ti
公稱通徑 管子外徑 外形尺寸 法蘭連接尺寸
0.6MPa 1.0MPa
L Δ D D1 n-Th b D D1 n-Th b
65 76 400 20 160 130 4-M12 16 185 145
8-M16
20
80 89 190 150 4-M16 18 200 160 22
100 114 210 170 220 180 24
125 140 240 200 8-M16 20 250 210 26
150 168 265 225 285 240 8-M20
200 219 320 280 22 340 295 28
250 273 375 335 12-M16 24 395 350 12-M20
300 325 420 25 440 395 12-M20 24 445 400
350 377 490 445 26 505 460 16-M20 30
400 426 540 495 16-M20 28 565 515 16-M24 32
450 480 595 550 28 615 565 20-M24
500 530 645 600 20-M20 30 670 620 34
600 630 440 755 705 20-M24 30 780 725 20-M27 36
700 720 860 810 24-M24 32 895 840 24-M27 40
800 820 600 30 975 920 24-M27 34 1015 950 24-M30 44
900 920 1075 1020 36 1115 1050 28-M30 46
1000 1020 1175 1120 28-M27 1230 1160 28-M33 50
1200 1220 650 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 670 1830 1760 40-M33 48 1915 1820 40-M45 68
1800 1820 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 700 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 730 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 2685 2600 56-M39 52 2760 2560 56-M52 82
2600 2620 840 40 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 3115 3020 64-M45 68 3180 3070 64-M56 94
3000 3020 3315 3220 68-M45 70 3405 3290 68-M27 100
3200 3220 3525 3430 72-M45 76
3400 3420 3735 3640 76-M45
3600 3620 3970 3860 80-M52

可拆式雙法蘭傳力接頭:安裝在管道上后,根據所需的伸縮距離進行限位,擰緊螺母,彈性密封圈在螺母壓蓋的作用下依靠相互傾斜度緊壓在管子外圈起密封和連接作用,主要和管道閥門連接不但起到管道補償作用,更方便了閥門的維修及更換。VSSJAFC(CC2F) Dismantling Double Flanges Transmission Joint:After installing on the pipe,sdjust to a telescopic distance and screw down the nuts .Then on the inflection of nuts ,seal and connect on the outer of pipe by a elastic sealing-washer ,connecting with the pipe valve is not only for the tube compensation ,but for the easy access in the event of repair or replacement.

產品案例

鞏義鑫利將攜手上海19個10億元產業項目共創輝煌

 今年上海計劃竣工的億元以上產業項目將達180個,總投資1046億元。記者15日從上海市經信委獲悉,上海市將通過推進三個一批產業項目建設,確保年內一批項目投產達綱、一批項目建成竣工、一批項目開工建設,為穩增長夯實基礎。
按照計劃,今年將推進一批2015年建成項目投產達產。據悉,2015年億元以上已竣工產業項目100個,總投資約458億元,涉及電子信息、汽車、精品鋼材、裝備制造、生物醫藥等行業,如上汽臨港SGE發動機項目、上海通用凱迪拉克項目,今年將做好跟蹤落實,主動對接、加強服務,推進這批項目在2016年盡快產生經濟效益。同時,推進索達傳動機械項目,昌強大型模鍛件生產項目等180個在建項目的竣工,也是工業穩增長的重頭戲,今年將推進這批項目抓緊建成。
此外,還要推進一批項目早開工、早建設。今年計劃推進10億元以上的19個重大產業項目開工建設,涵蓋民用航空、好重大裝備、電子信息、海洋工程、汽車等多個領域,包括和輝光電二期,華力微電子09工程二次升級改造工程等項目。
鑫利管道將攜手上海19個10億元產業項目共創輝煌,作為此次產業項目的主要管道配件供應商,我公司將本著負責任的態度,對黨和~,人民負責,嚴格要求產品質量,為打造國內的傳力接頭而不斷努力。

訂貨須知

1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
(1)結構長度
(2)連接形式
(3)公稱直徑、全通徑、縮徑、管道尺寸
(4)使用介質及溫度、壓力范圍
(5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
