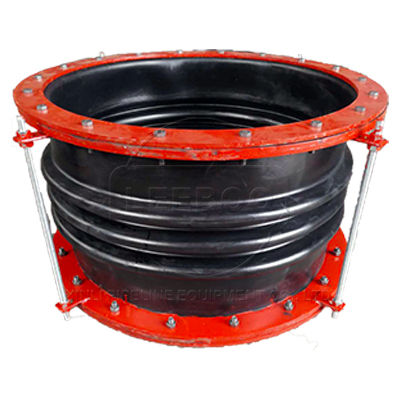

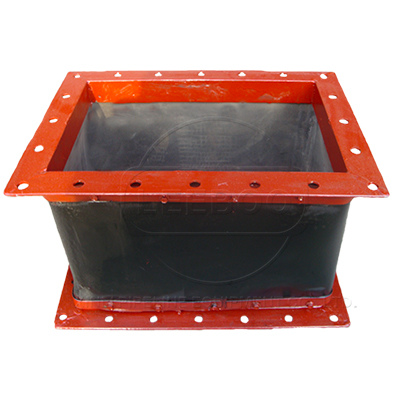

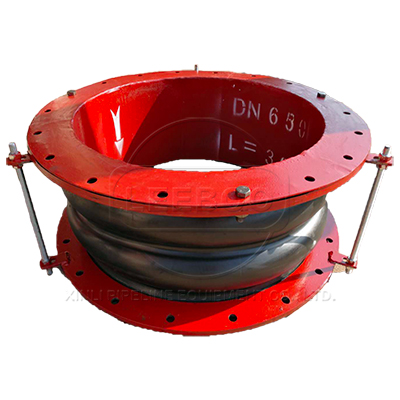

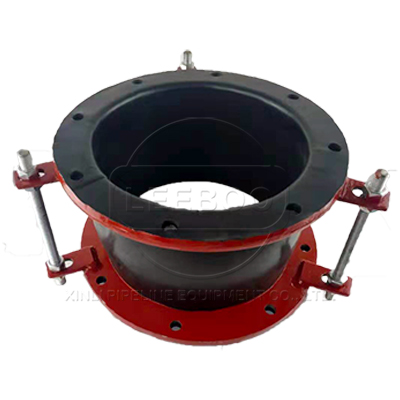

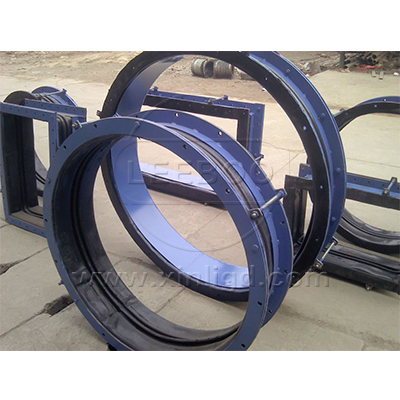

風道橡膠補償器由橡膠復合材料、鋼制法蘭、套筒、保溫隔熱材料組成,主要用于各種風機、風管之間的柔性連接,其功能是減震、降噪、密封、耐介質、便于位移和安裝,是環境保護領域中一種極為理想的減震、降噪、消煙除塵的佳配套件。
1、具有良好的反復位移(變化)還原性,能在較小尺寸范圍內提供較大的多維方向補償,能較好的消除各種管道安裝連接時產生的多向誤差。
2、具有優越的吸聲隔震功能,能有效的減少和消除鍋爐、風機等系統品聲和震動的傳遞。
3、無力的傳遞損耗,減少了設計程序,無需增加其它輔助設施。
4、具有較高耐熱和耐腐蝕性能,永不生銹,減少維修費用。
5、具有優異的氣密性和柔順性、能保證輸送介質無泄漏和反復位移后恢復原狀。
工作性能Technical performance | FUB |
補償長度compensation | ±90mm |
工作壓力Working pressure | ≤4500pa |
溫度范圍Temperature range | -40℃-300℃ |
安裝長度Installation length | 300-450mm |
拉伸長度變化率Variation rate of extension | ≤15% |
兩端支架間距支架之和Distance between fixed brackets on the both ends | ≤15m |
兩端滑動支架間距Distance between flexible brackets on the both ends | 2-4m |
膠料性能Performance of rubber | |
拉伸強度Tensile strength | ≥12Mpa |
扯斷長率Elongation at failure | ≥300% |
扯斷長久變形Permanent set at break | ≤25% |
硬度Rigidity | 58±3° |
熱空氣考化Aging in the heated air |
72℃×72h |
拉斷伸長變化率Change in elongation at break |
≥20% |

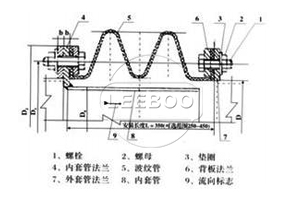

型號Model(mm) |
管外徑External Diameter of Pipe D |
D1 | D2 | D3 | 法蘭厚度Flange thickness mm | 連接螺栓數量No.of connecting bolts nxФM | 重量Weight kg |
FUB800 | 812 | 950 | 1000 | 850 | 8 | 24×M22 | 184.6 |
FUB900 | 912 | 1050 | 1100 | 950 | 203.6 | ||
FUB1000 | 10212 | 1150 | 1200 | 1052 | 10 | 30×M22 | 221.9 |
FUB1100 | 1112 | 1250 | 1300 | 1152 | 240.7 | ||
FUB1200 | 1212 | 1350 | 1400 | 1252 | 259.5 | ||
FUB1300 | 1312 | 1450 | 1500 | 1352 | 278.3 | ||
FUB1400 | 1412 | 1550 | 1600 | 1452 | 30×M22 | 357.3 | |
FUB1500 | 1512 | 1650 | 1700 | 1552 | 36×M22 | 391.2 | |
FUB1600 | 1614 | 1750 | 1800 | 1654 | 10 | 426.3 | |
FUB1700 | 1714 | 1850 | 1900 | 1754 | 449.7 | ||
FUB1800 | 1814 | 1950 | 2000 | 1854 | 44×M22 | 481.0 | |
FUB1900 | 1914 | 2050 | 2120 | 1954 | 533.4 | ||
FUB2000 | 2016 | 2170 | 2240 | 2056 | 619.9 | ||
FUB2100 | 2116 | 2270 | 2340 | 2156 | 12 | 54×M30 | 753.3 |
FUB2200 | 2216 | 2370 | 2440 | 2256 | 785.3 | ||
FUB2300 | 2316 | 2470 | 2540 | 2356 | 817.2 | ||
FUB2400 | 2416 | 2570 | 2640 | 2456 | 800.2 | ||
FUB2500 | 2516 | 2670 | 2740 | 2556 | 881.2 | ||
FUB2600 | 2616 | 2770 | 2840 | 2656 | 14 | 64×M30 | 913.2 |
FUB2800 | 2816 | 2970 | 3040 | 2856 | 986.5 | ||
FUB3000 | 3016 | 3170 | 3240 | 3056 | 1050.5 | ||
FUB3200 | 3216 | 3370 | 3440 | 3256 | 1114.6 |
川東北高含硫項目(川東北項目)羅家寨氣田凈化廠優選列裝置于2016年1月25日產出合格商品氣并投產,標志著中國石油與美國雪佛龍公司合作開發的川東北項目正式進入生產階段。該項目是中國陸上很大的合作開發天然氣項目之一。
川東北項目地跨四川省和重慶市,占地面積超過800平方公里。中國石油天然氣集團公司持有51%的參與權益,優尼科東海有限公司持有49%的參與權益并擔任作業者。
川東北羅家寨氣田設計年生產能力30億立方米。已完成5口老井修井和1口新井鉆井作業,建成3個井場,具備980萬立方米/日井口生產能力;建成30億立方米/年處理能力凈化廠一座、40萬噸/年生產能力硫磺廠一座、集氣站1個;新建集氣干線29千米。
鞏義鑫利生產的風道橡膠補償器由橡膠復合材料、鋼制法蘭、套筒、保溫隔熱材料組成,主要用于各種風機、風管之間的柔性連接,其功能是減震、降噪、密封、耐介質、便于位移和安裝,是環境保護領域中一種極為理想的減震、降噪、消煙除塵的很佳配套件。該產品繼優選列裝置投產后,第二、三列裝置將陸續投產,實現羅家寨氣田全面達產。
